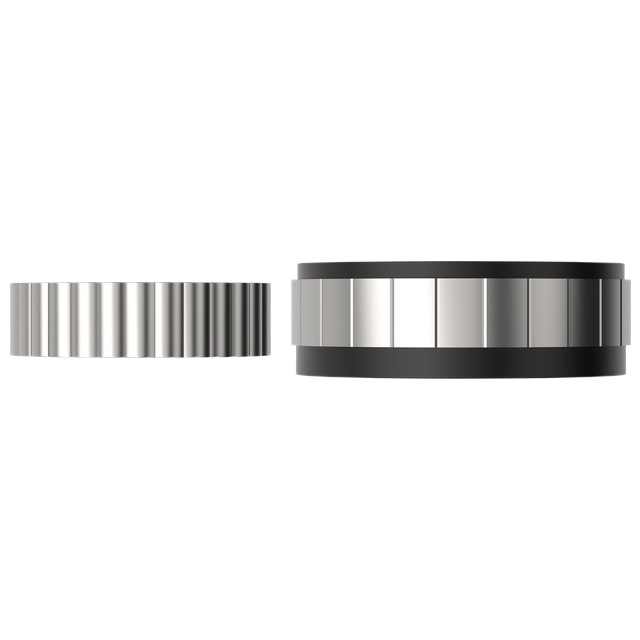

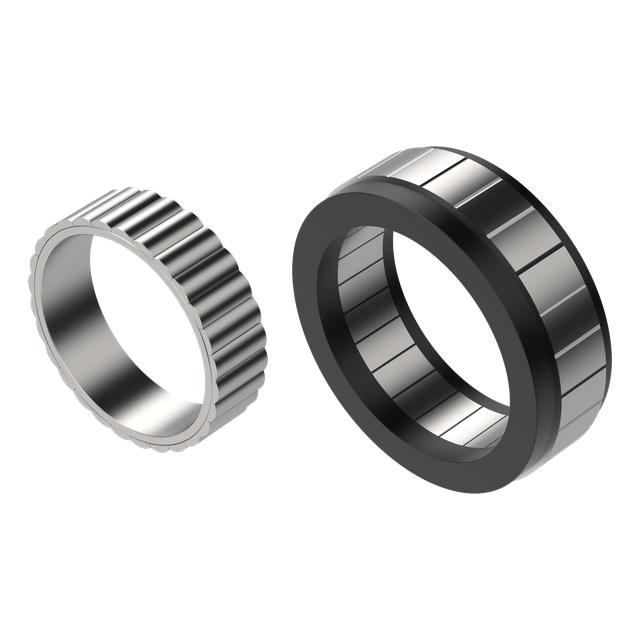

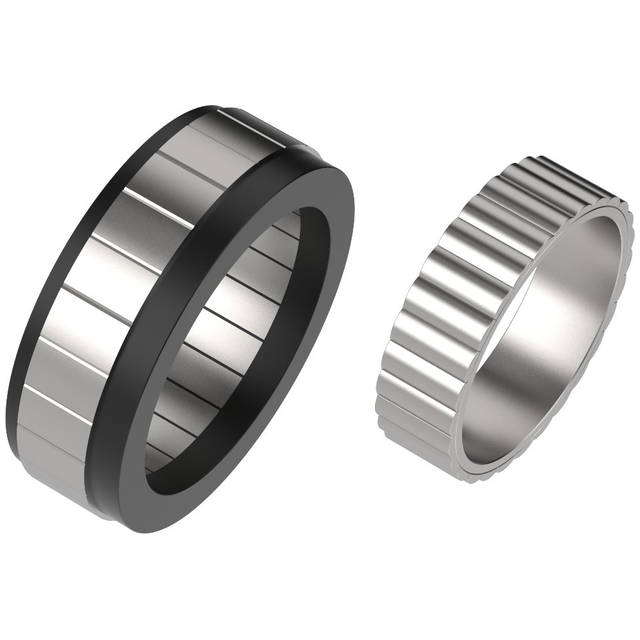

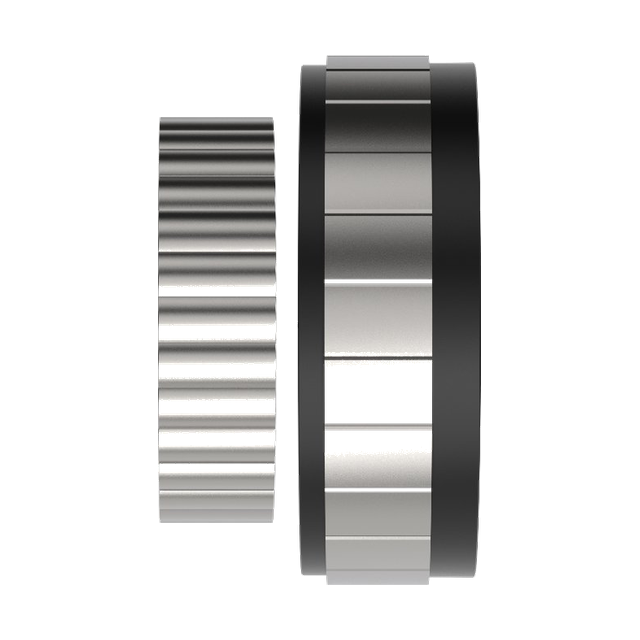

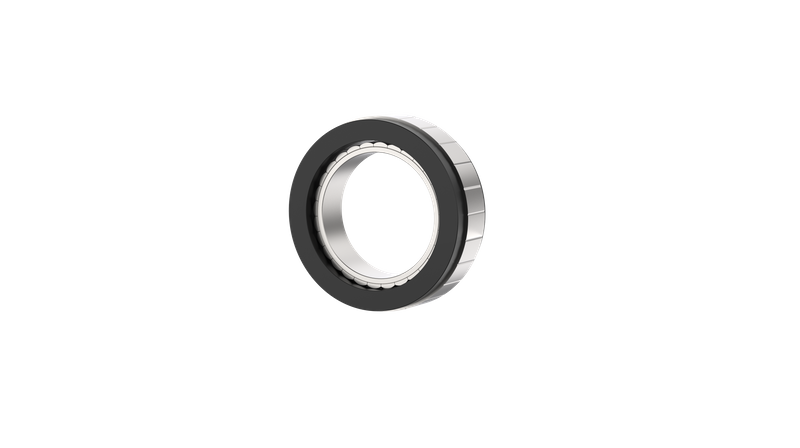

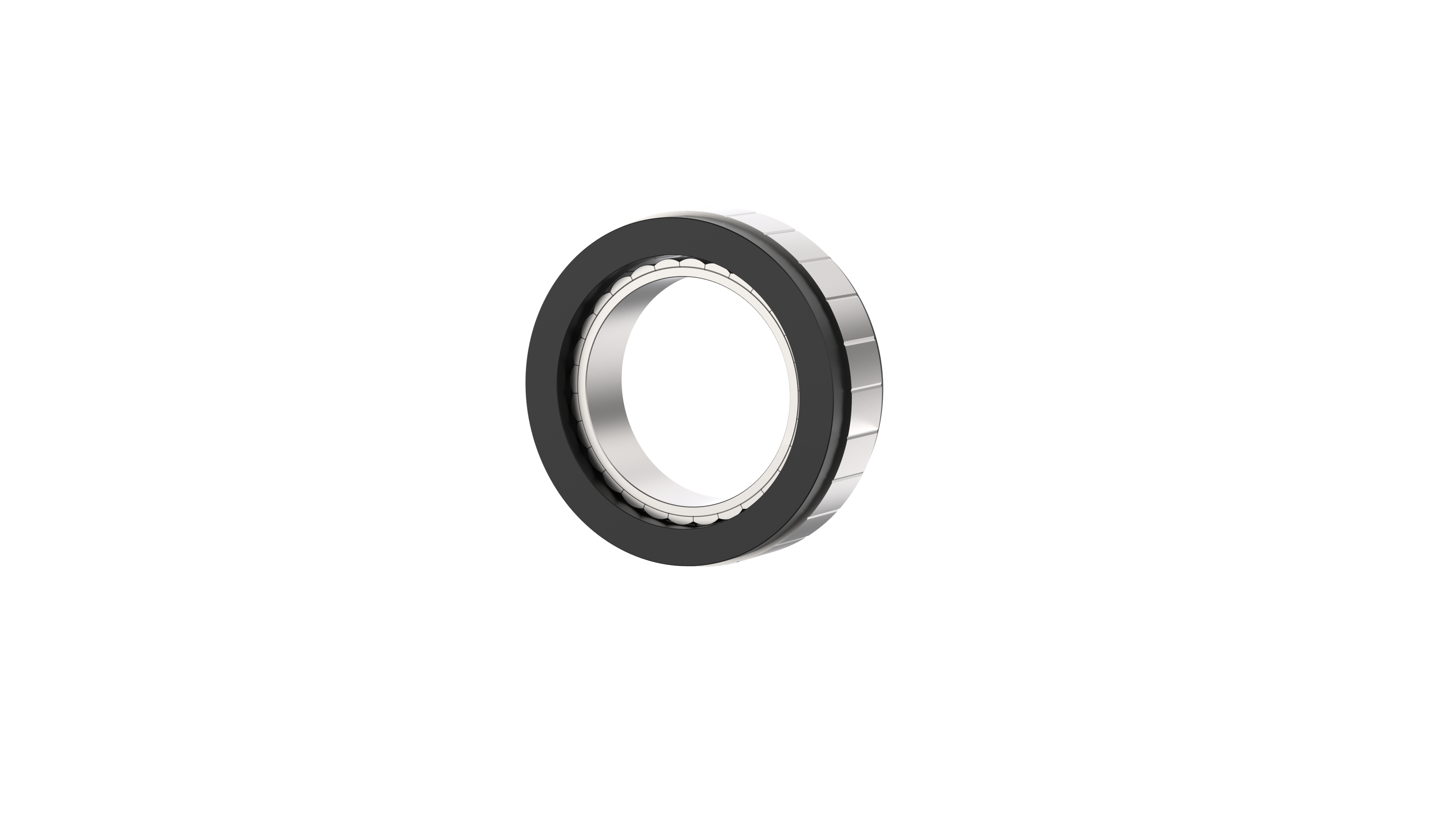

Motor de torsión sin marco JCTM115

Velocidad de carga libre (rpm)

1400±10%

Pérdida total (W)

30

Potencia nominal (W)

490.00

Constante de par (N·m/A)

0.36

Eficiencia nominal η (%)

87

Pares de polos

14

Par nominal (N·m)

3.9

Momento de inercia del rotor J

(Kgcm2)

4.2

Velocidad nominal (RPM)

1200

Par de engranaje (mNm)

40

Par máximo (N·m)

12.68

Factor par de ondulación del (%)

2.50

Resistencia de línea (Ω)

0,16±10%

Sensor de temperatura

NTC(100k)

Inductancia de línea (mH)

0,5±20%

Peso total (kilogramos)

1.08

Método de conexión de bobinado

Y

Valor

112Máx.

115

22

Nombre

Altura del adhesivo para macetas

Atenuación interior del rotor

Altura del rotor

Valor

35,5 máx.

74

24
