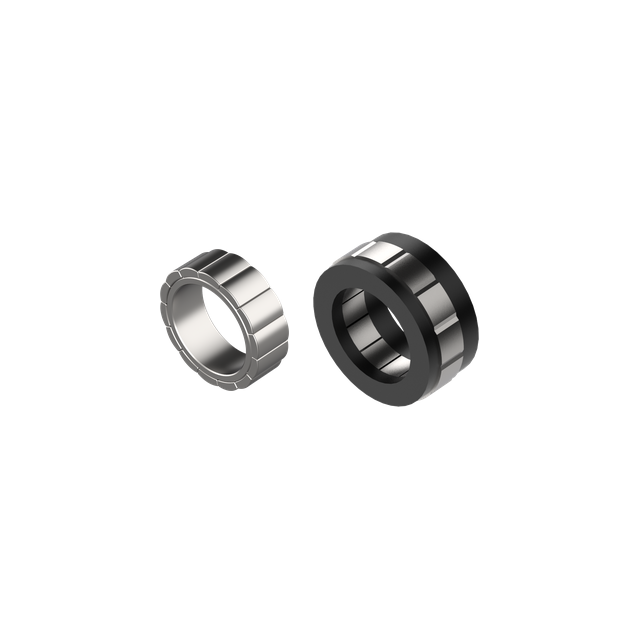

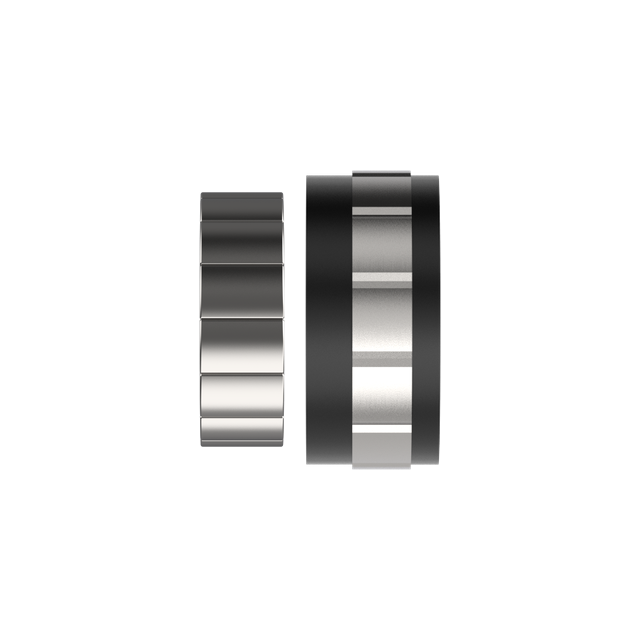

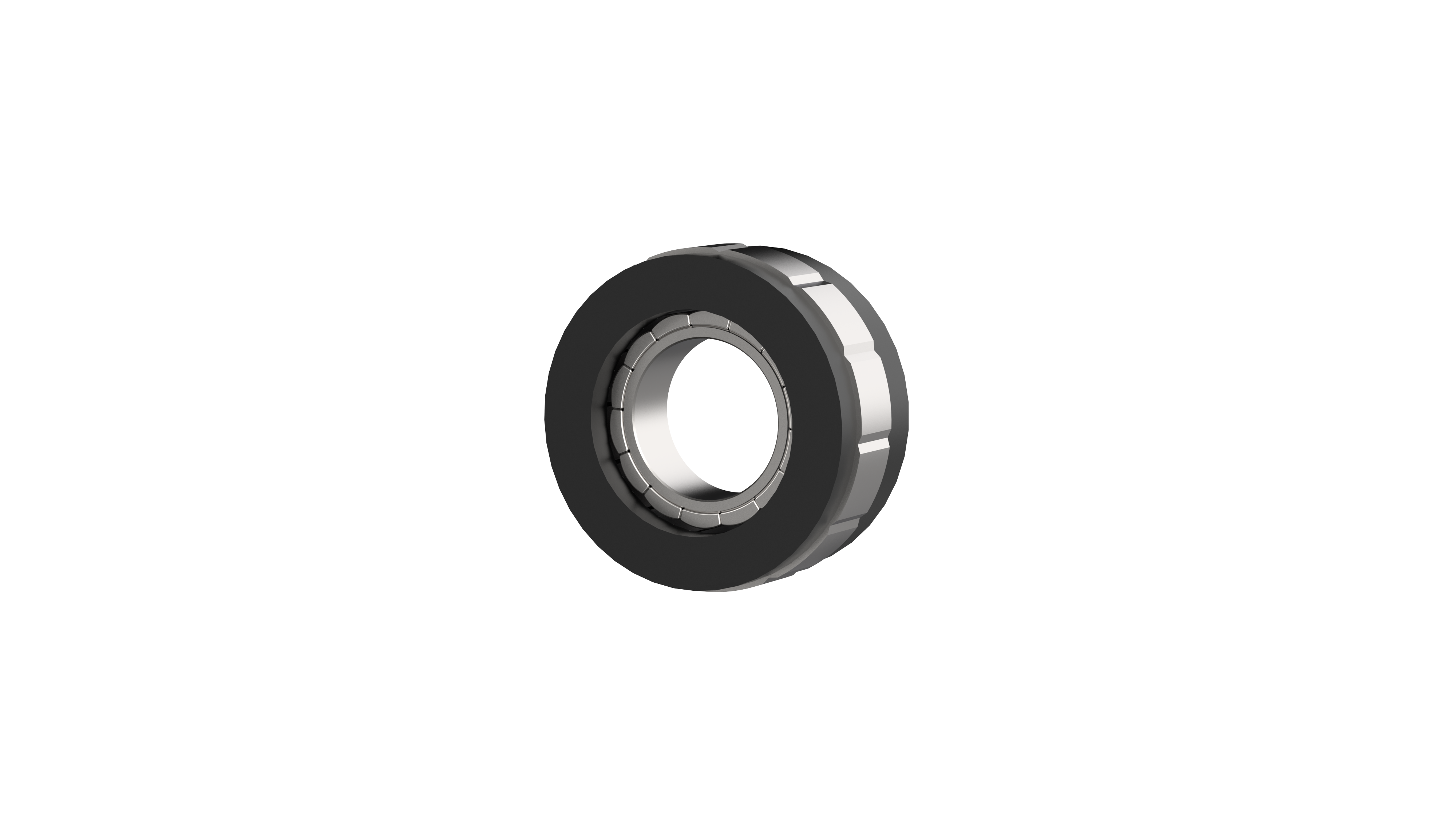

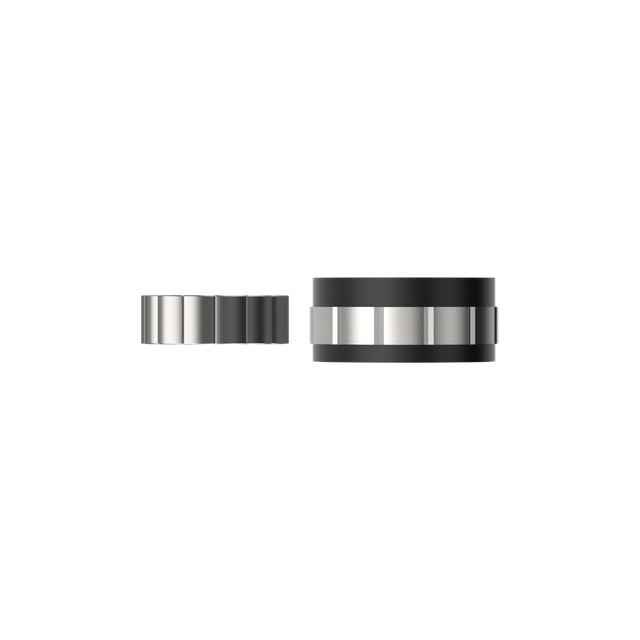

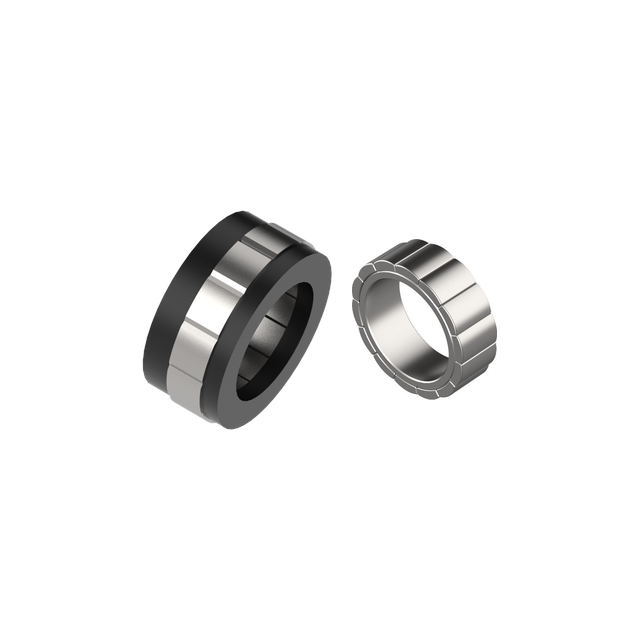

Motor de torsión sin marco JCTM38

Velocidad de carga libre (rpm)

6400±10%

Pérdida total (W)

15.15

Potencia nominal (W)

59.41

Constante de par (N·m/A)

0.084

Eficiencia nominal η (%)

78

Pares de polos

7

Par nominal (N·m)

0.13

Momento de inercia del rotor J

(Kgcm2)

0.015

Velocidad nominal (RPM)

4364

Par de engranaje (mNm)

6

Par máximo (N·m)

0.38

Factor par de ondulación del (%)

2

Resistencia de línea (Ω)

3,4±10%

Sensor de temperatura

NTC(100k)

Inductancia de línea (mH)

2,7±20%

Peso total (kilogramos)

0.061

Método de conexión de bobinado

Y

Valor

37,2 máx.

38

7.5

Nombre

Altura del adhesivo para macetas

Atenuación interior del rotor

Altura del rotor

Valor

17máx.

18

8
