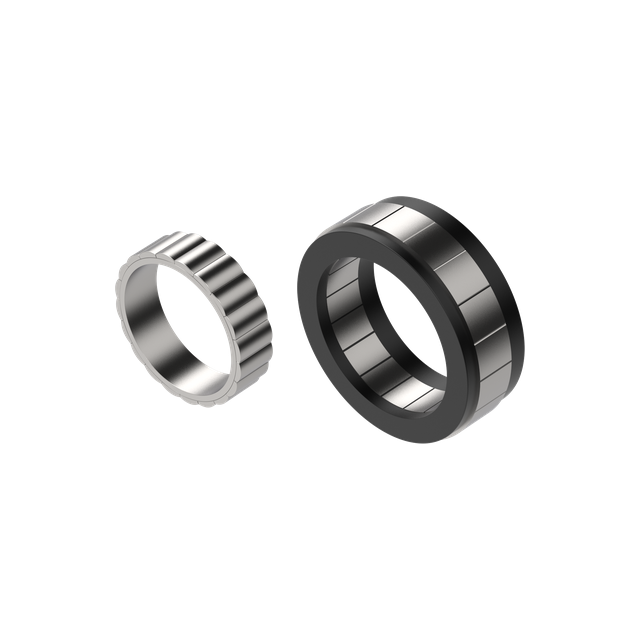

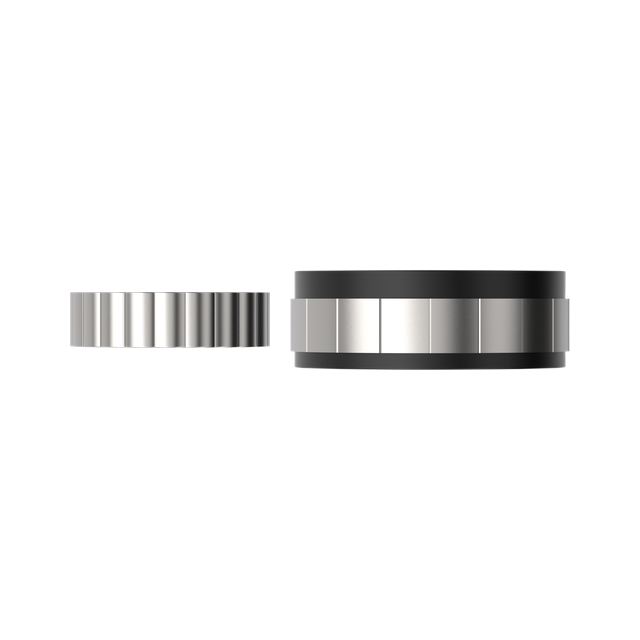

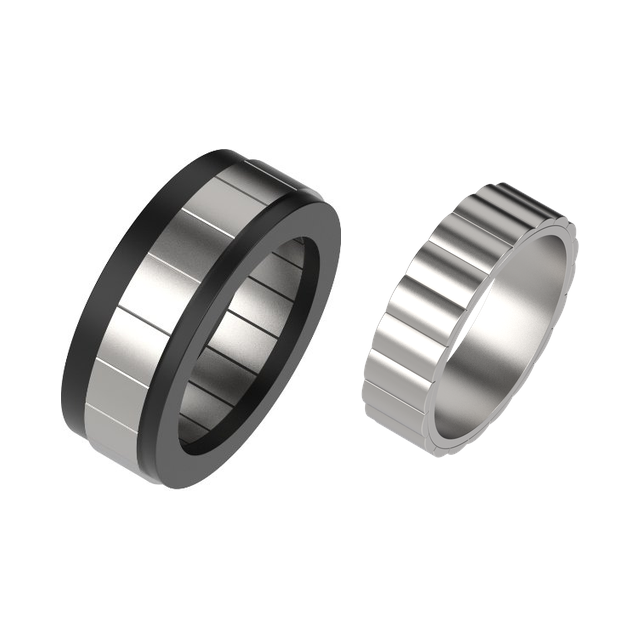

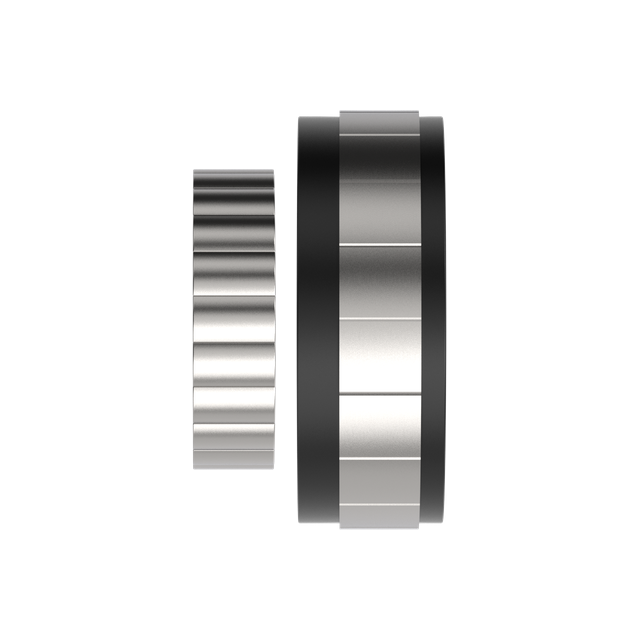

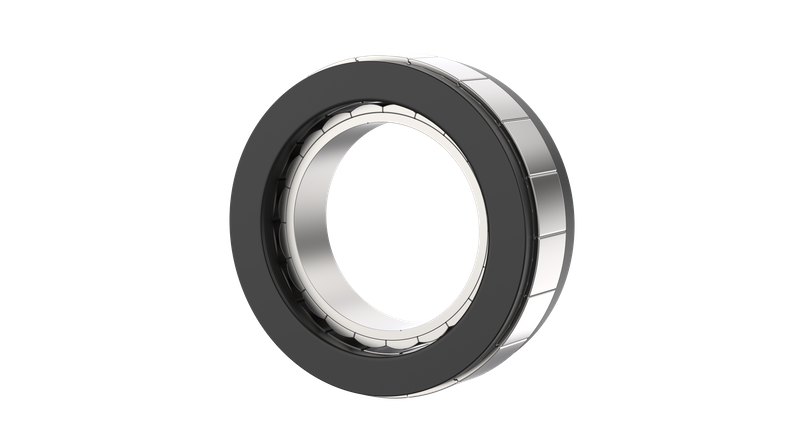

Motor de torsión sin marco JCTM69

Velocidad de carga libre (rpm)

3500±10%

Pérdida total (W)

42

Potencia nominal (W)

208.92

Constante de par (N·m/A)

0.149

Eficiencia nominal η (%)

79

Pares de polos

10

Par nominal (N·m)

1.05

Momento de inercia del rotor J

(Kgcm2)

0.8

Velocidad nominal (RPM)

1900

Par de engranaje (mNm)

18

Par máximo (N·m)

3.15

Factor par de ondulación del (%)

1.80

Resistencia de línea (Ω)

0,5±10%

Sensor de temperatura

NTC(100k)

Inductancia de línea (mH)

0,9±20%

Peso total (kilogramos)

0.276

Método de conexión de bobinado

Y
