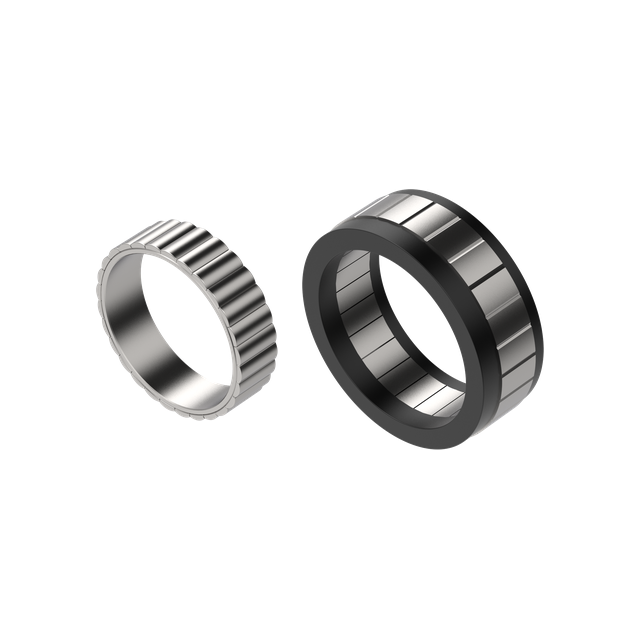

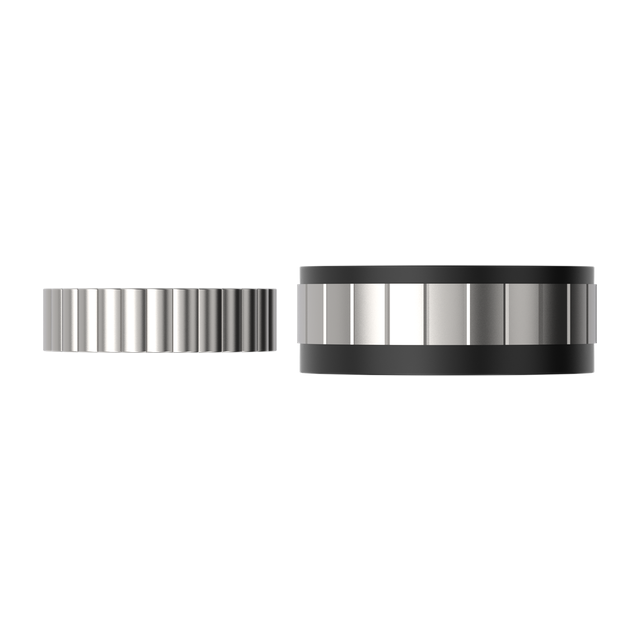

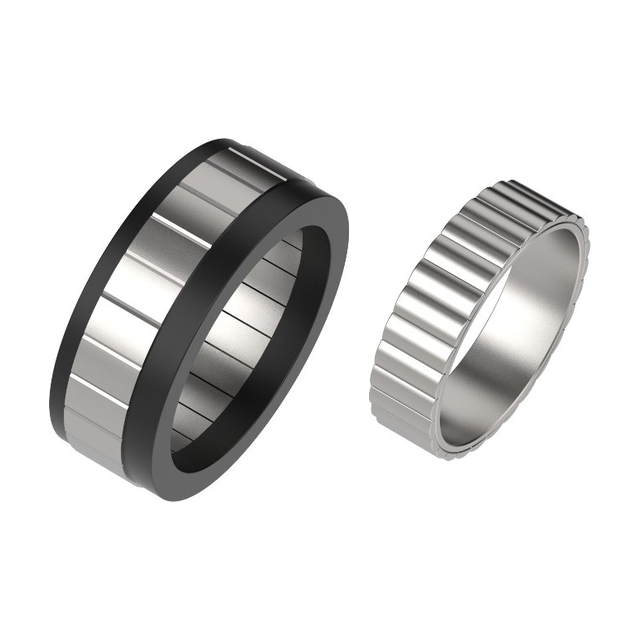

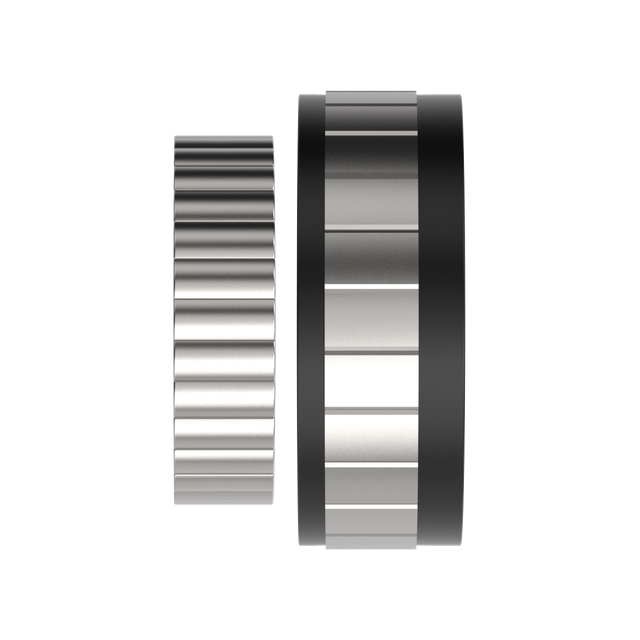

Motor de torsión sin marco JCTM76

Velocidad de carga libre (rpm)

3200±10%

Pérdida total (W)

39

Potencia nominal (W)

322.01

Constante de par (N·m/A)

0.164

Eficiencia nominal η (%)

83

Pares de polos

14

Par nominal (N·m)

1.23

Momento de inercia del rotor J

(Kgcm2)

0.6

Velocidad nominal (RPM)

2500

Par de engranaje (mNm)

24

Par máximo (N·m)

3.63

Factor par de ondulación del (%)

2

Resistencia de línea (Ω)

0,465±10%

Sensor de temperatura

NTC(100k)

Inductancia de línea (mH)

0,65±20%

Peso total (kilogramos)

0.32

Método de conexión de bobinado

Y

Valor

75máx.

76.2

15

Nombre

Altura del adhesivo para macetas

Atenuación interior del rotor

Altura del rotor

Valor

27máx.

52

16
