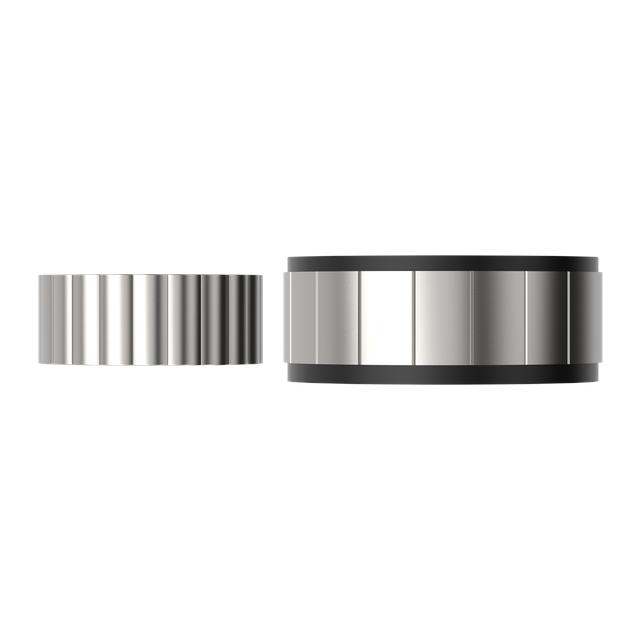

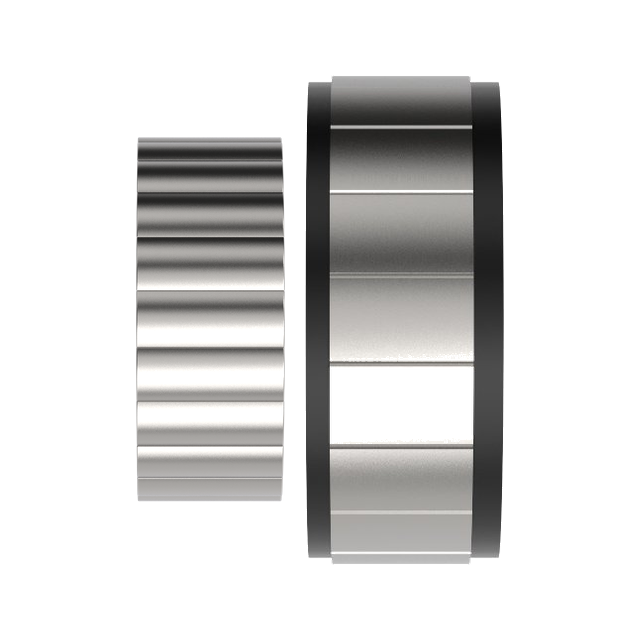

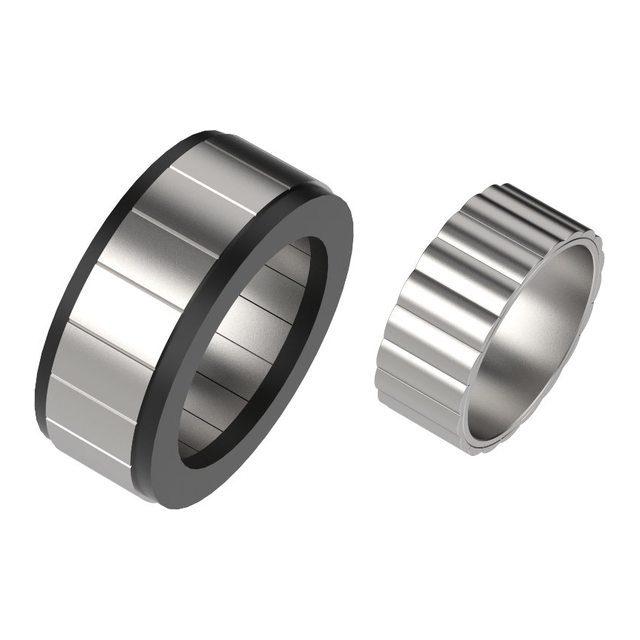

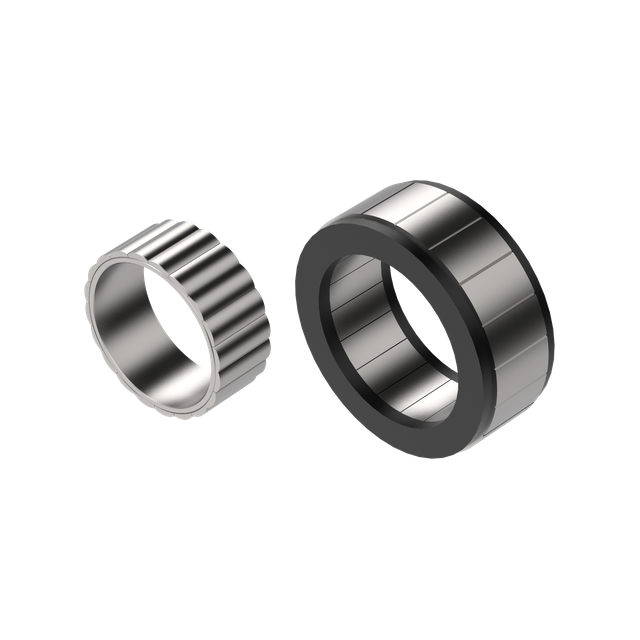

Motor de torsión sin marco JCTM85

Par nominal/pico: 2 / 6 N·m
Velocidad nominal: 3500 rpm
Constante de par: 0,13 N·m/A
Estado de Disponibilidad:

Tensión nominal (V)48Aumento de temperatura @ nominal80K@60min
Velocidad de carga libre (rpm)4200±10%Pérdida total (W)28.8
Potencia nominal (w)733.04Constante de par (N·m/A)0.13
Eficiencia nominal η(%)87Pares de polos10
Par nominal (N·m)2(Kgcm2)1
Velocidad nominal (RPM)3500Par de engranaje (mNm)30
Par máximo (N·m)6Factor de ondulación del par (%)1.43
Resistencia de línea (Ω)0,077±10%Sensor de temperaturaNTC(100k)
Inductancia de línea (mH)0,4±20%Peso total (kilogramos)0.62
Método de conexión de bobinadoY


Nombre

Cable magnético máx. OD

Atenuación exterior del estator

Laminación del estator THK

Valor

82,5 máx.

85

24


Nombre


Altura del adhesivo para macetas

Atenuación interna del rotor


Altura del rotor


Valor


33máx.

52

24



download JCTM-85-ES.pdf

Productos relacionados
Motor de torsión sin marco JCTM25
Motor de torsión sin marco JCTM25

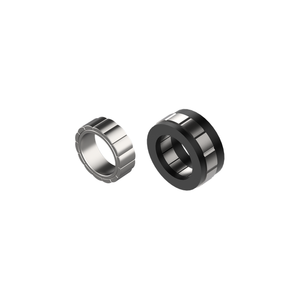

Motor de torsión sin marco JCTM38
Motor de torsión sin marco JCTM38

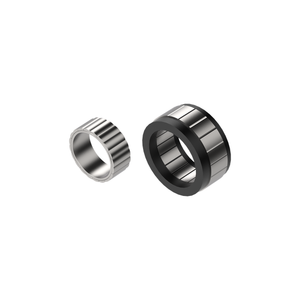

Motor de torsión sin marco JCTM50
Motor de torsión sin marco JCTM50

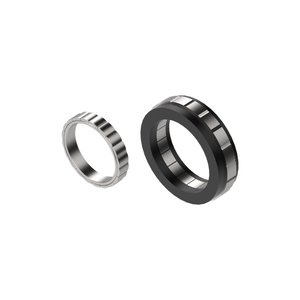

Motor de torsión sin marco JCTM60
Motor de torsión sin marco JCTM60

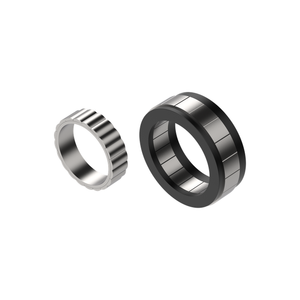

Motor de torsión sin marco JCTM69
Motor de torsión sin marco JCTM69

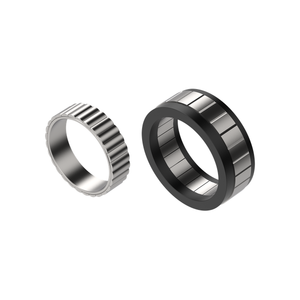

Motor de torsión sin marco JCTM76
