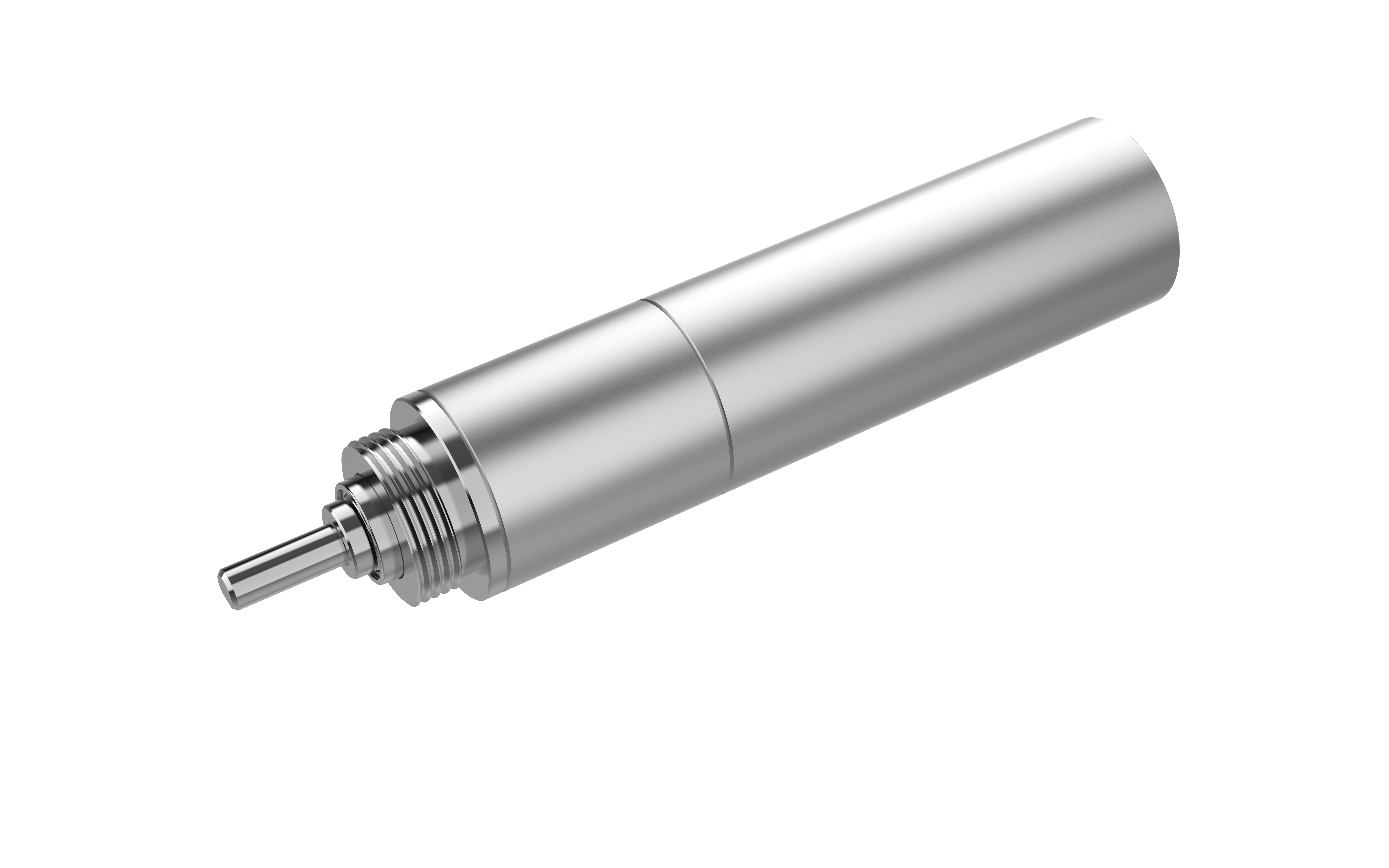

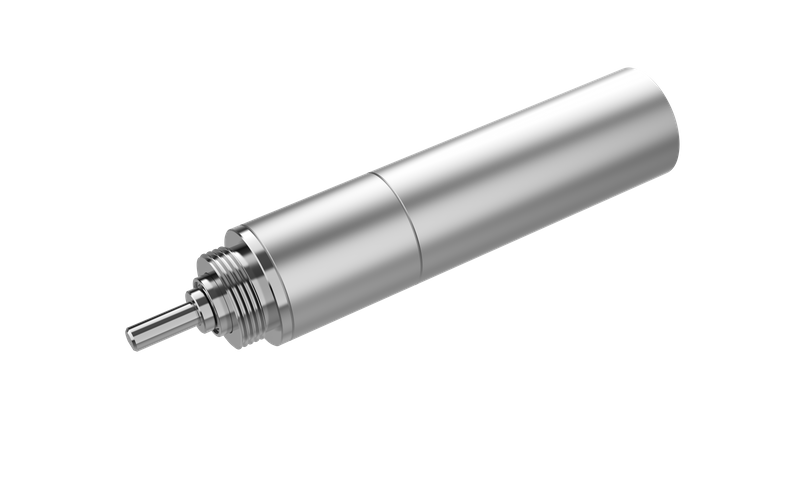

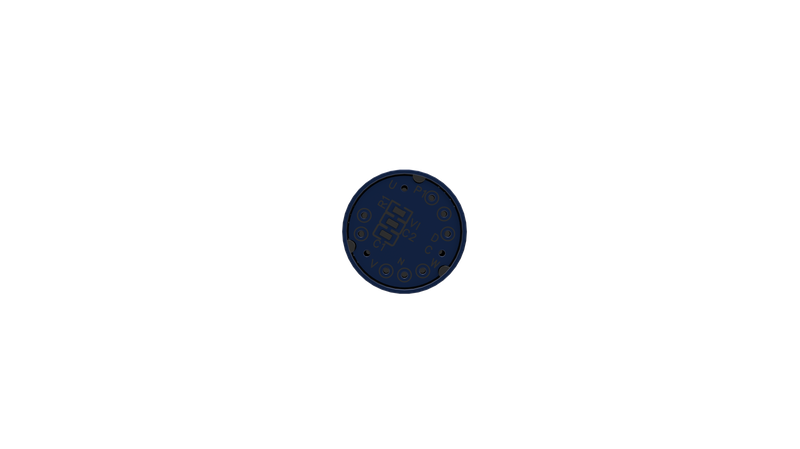

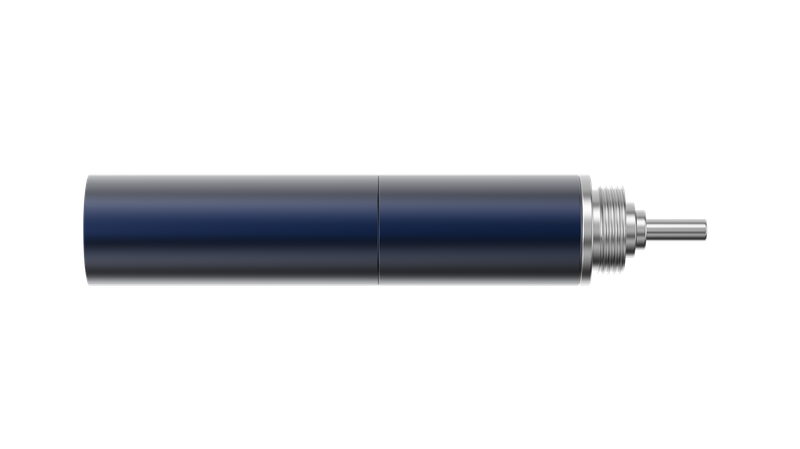

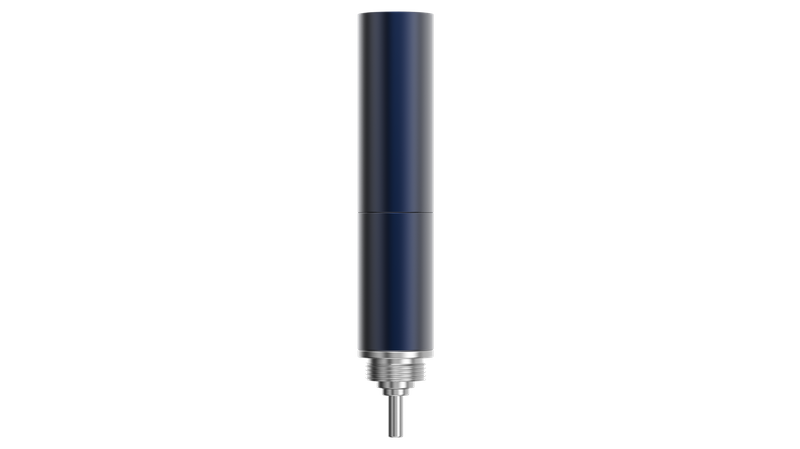

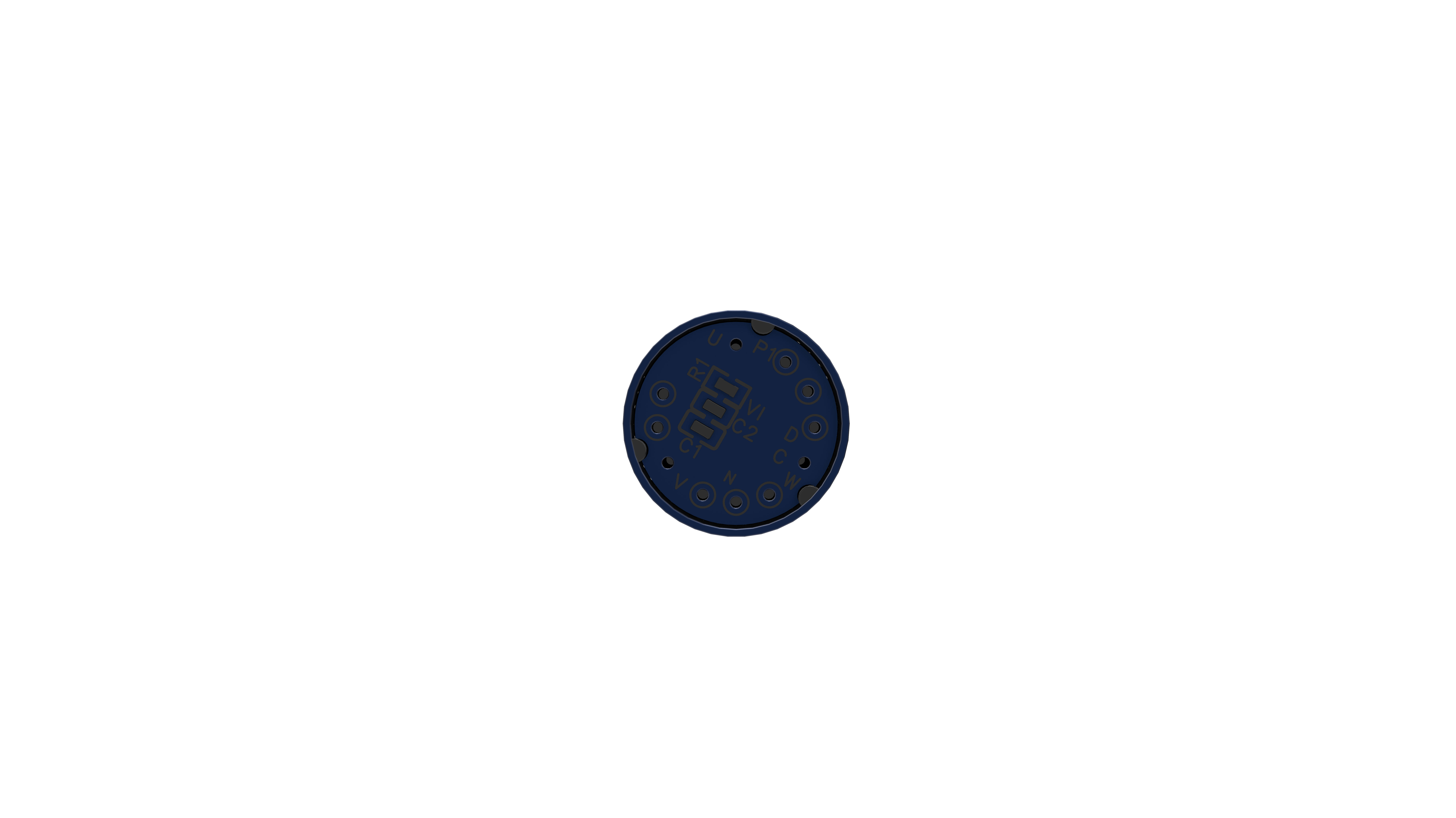

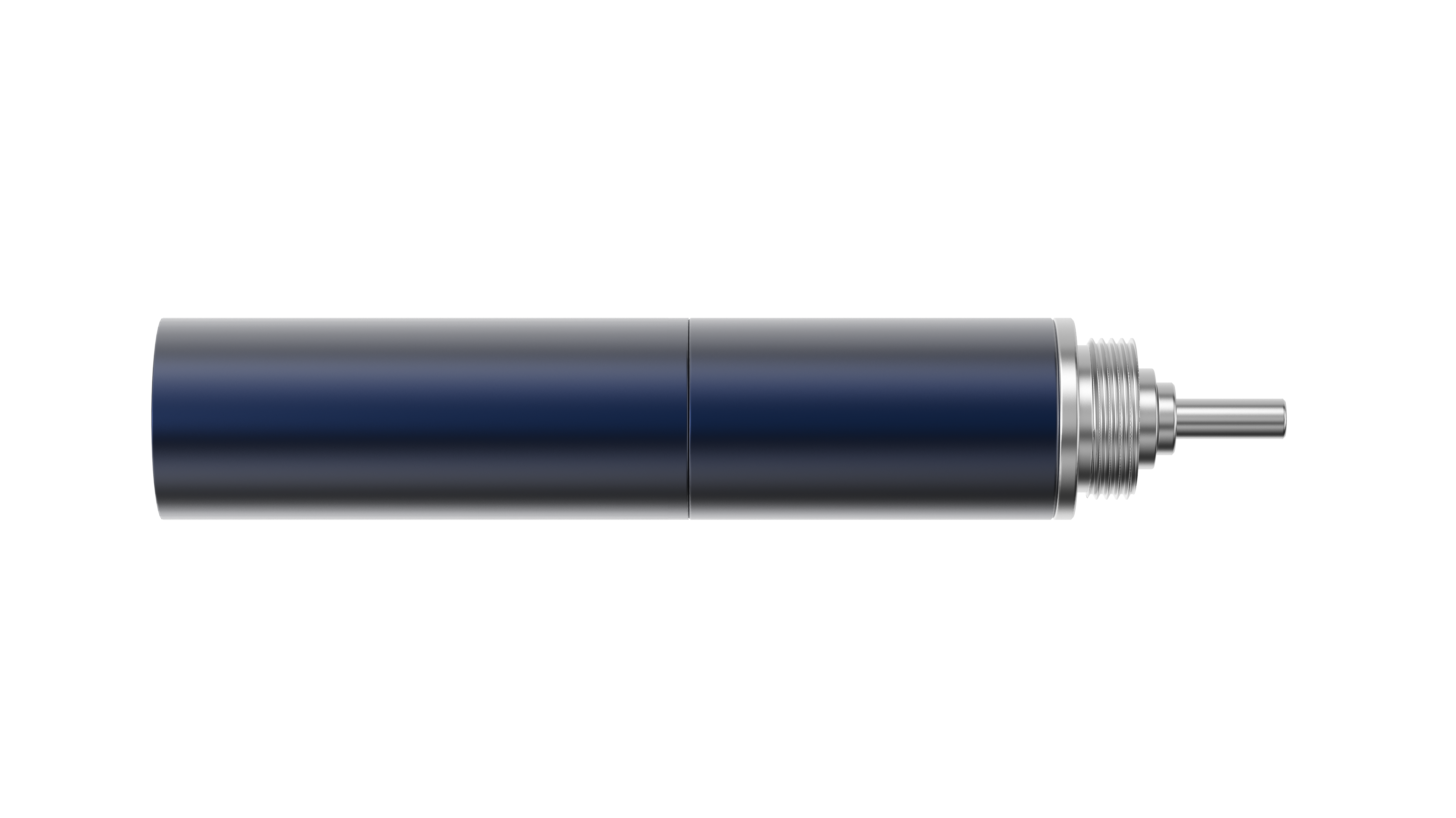

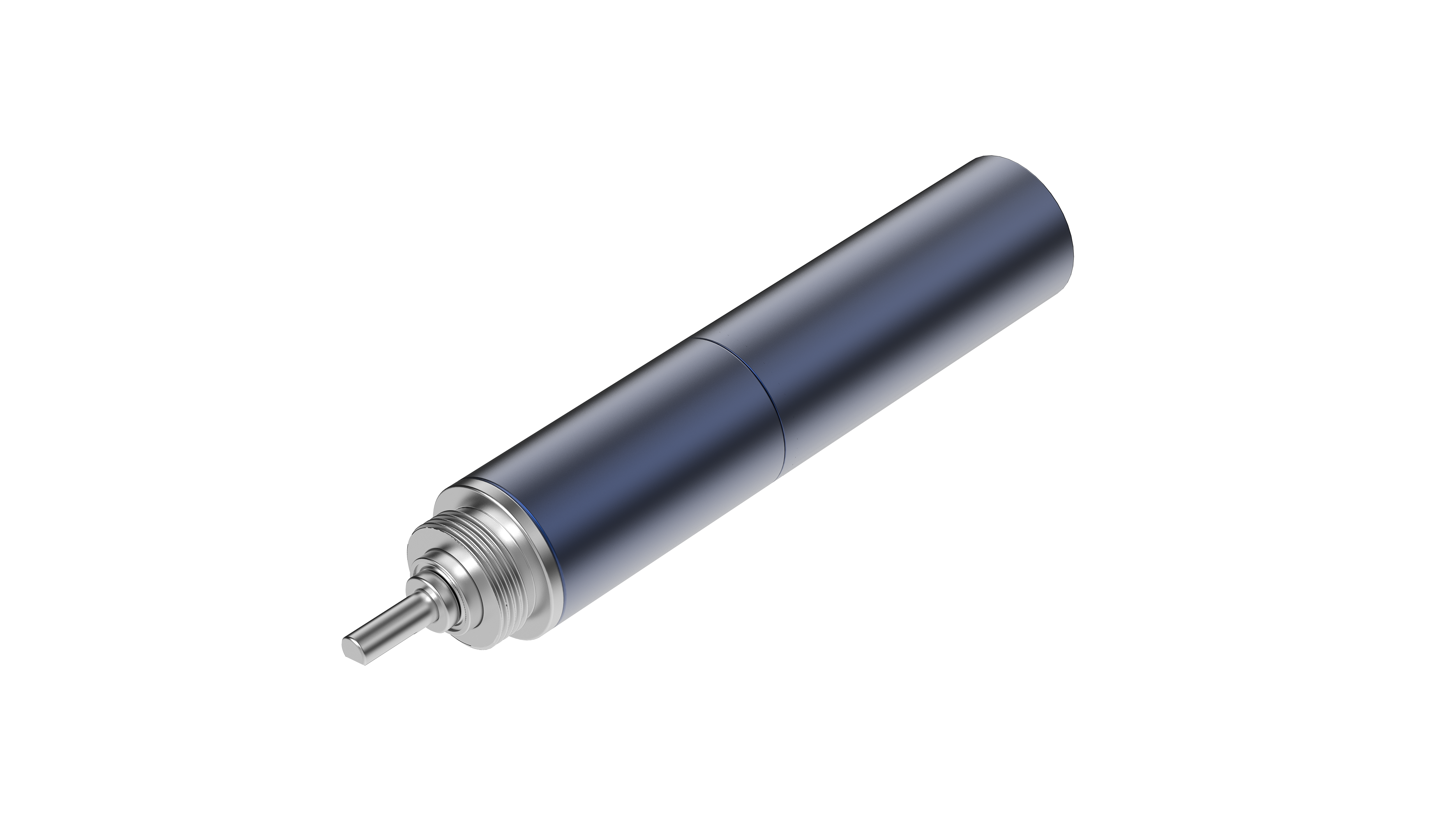

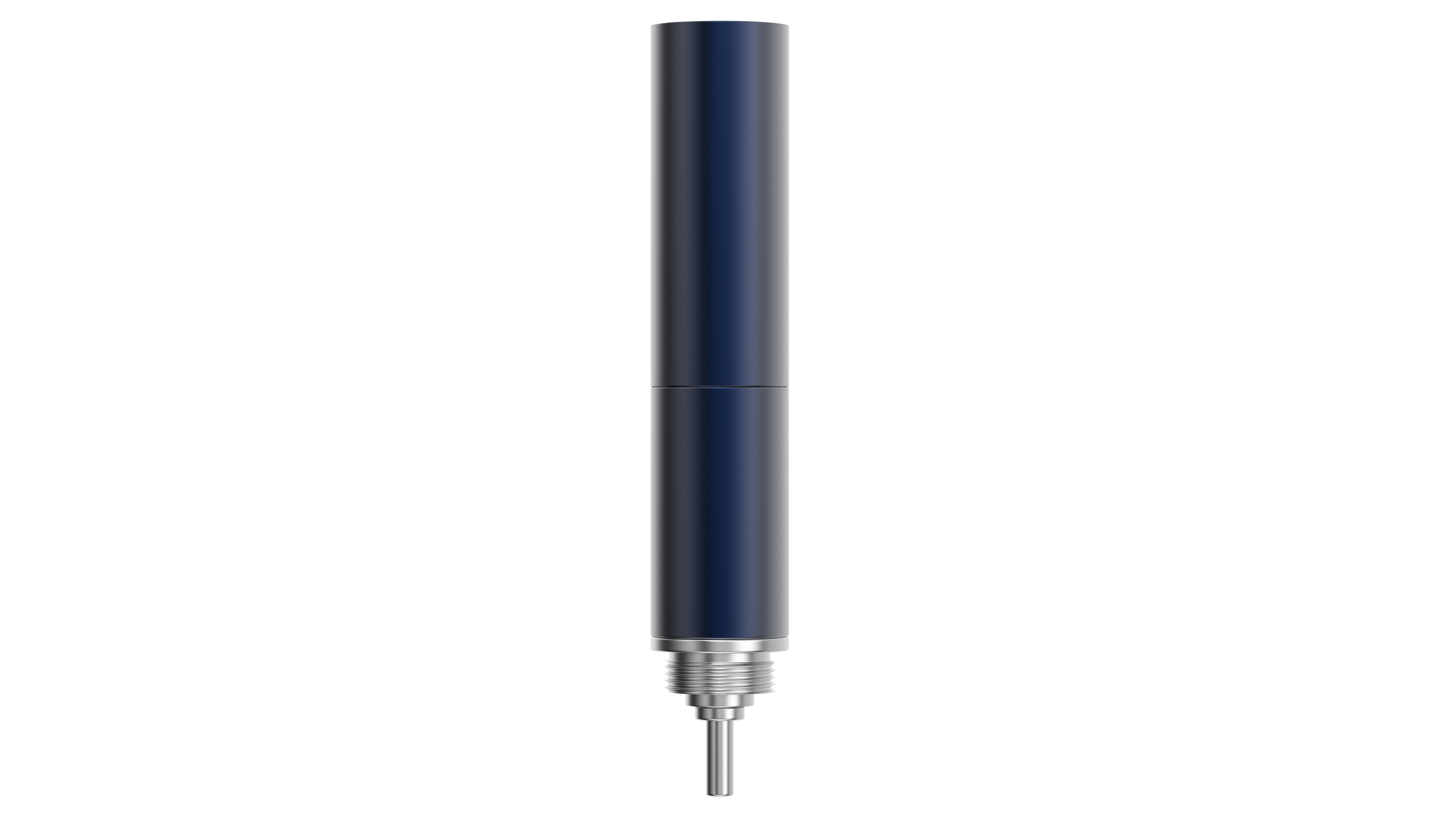

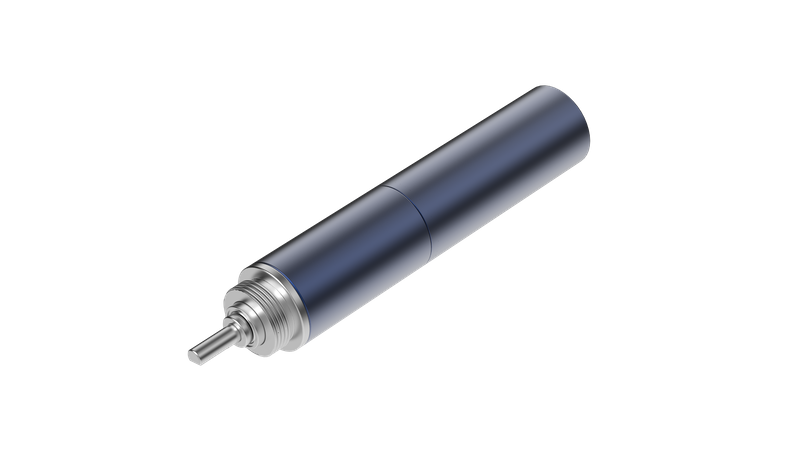

Estado de Disponibilidad: | |
---|---|
| |
Parámetros del motor | JCCM102631000H12 | JCCM102631000H24 |
Longitud L1 (mm) | 26 | 26 |
Voltaje nominal (VDC) | 12 | 24 |
Velocidad sin carga (RPM) | 31000 | 31000 |
Corriente sin carga (MA) | 70 | 35 |
Velocidad nominal (RPM) | 23000 | 23000 |
Torque nominal (MNM) | 1 | 1 |
Corriente nominal (a) | 0.44 | 0.22 |
Eficiencia en el punto nominal ( %) | > 50 | > 50 |
Torque de puesta (MNM) | 4 | 4 |
Corriente de parada (a) | 1.9 | 0.95 |
Estator bobinado Aumento de temperatura (S1) K | < 110 | < 110 |
Parámetros del motor | JCCM102631000H12 | JCCM102631000H24 |
Longitud L1 (mm) | 26 | 26 |
Voltaje nominal (VDC) | 12 | 24 |
Velocidad sin carga (RPM) | 31000 | 31000 |
Corriente sin carga (MA) | 70 | 35 |
Velocidad nominal (RPM) | 23000 | 23000 |
Torque nominal (MNM) | 1 | 1 |
Corriente nominal (a) | 0.44 | 0.22 |
Eficiencia en el punto nominal ( %) | > 50 | > 50 |
Torque de puesta (MNM) | 4 | 4 |
Corriente de parada (a) | 1.9 | 0.95 |
Estator bobinado Aumento de temperatura (S1) K | < 110 | < 110 |
Etapas de engranaje | 1 etapa | De 2 etapas | 3 etapas | 4 etapas |
Relación de reducción | 4.3/5.3 | 18.1/22.7/28.4 | 76.8/96/120.7/151.4 | 76.8/96/120.7/151.4 |
Salida continua Torq UE (NM) | 0.01 | 0.03 | 0.15 | 0.15 |
Torque de thorque permitido instantáneo (NM) | 0.02 | 0.05 | 0.2 | 0.2 |
Eficiencia(%) | 90 | 81 | 73 | 73 |
Reacción sin carga (°) | 1.5 | 1.8 | 2 | 2 |
Longitud (mm) | 9.5 | 12.7 | 15.9 | 15.9 |
Plaza axial del eje de salida (mm) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
Carga axial máxima (n) | 5 | 5 | 5 | 5 |
Carga radial máxima (a 6 mm) (n) | 10 | 10 | 10 | 10 |
Fuerza de montaje máximo (n) | 5 | 5 | 5 | 5 |
Masa de la caja de cambios (g) | 6 | 7 | 8 | 8 |
Rango de temperatura de funcionamiento ( ℃ ) | -40 ~ 100 | -40 ~ 100 | -40 ~ 100 | -40 ~ 100 |
Etapas de engranaje | 1 etapa | De 2 etapas | 3 etapas | 4 etapas |
Relación de reducción | 4.3/5.3 | 18.1/22.7/28.4 | 76.8/96/120.7/151.4 | 76.8/96/120.7/151.4 |
Salida continua Torq UE (NM) | 0.01 | 0.03 | 0.15 | 0.15 |
Torque de thorque permitido instantáneo (NM) | 0.02 | 0.05 | 0.2 | 0.2 |
Eficiencia(%) | 90 | 81 | 73 | 73 |
Reacción sin carga (°) | 1.5 | 1.8 | 2 | 2 |
Longitud (mm) | 9.5 | 12.7 | 15.9 | 15.9 |
Plaza axial del eje de salida (mm) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
Carga axial máxima (n) | 5 | 5 | 5 | 5 |
Carga radial máxima (a 6 mm) (n) | 10 | 10 | 10 | 10 |
Fuerza de montaje máximo (n) | 5 | 5 | 5 | 5 |
Masa de la caja de cambios (g) | 6 | 7 | 8 | 8 |
Rango de temperatura de funcionamiento ( ℃ ) | -40 ~ 100 | -40 ~ 100 | -40 ~ 100 | -40 ~ 100 |
Modo |
Calificado Voltaje (v) | Datos sin carga | Cargar datos | Total Longitud (mm) | Continuo Producción Torque (nm) | Instantáneo Admisible Torque (nm) |
Relación de reducción | |||
Sin carga Velocidad (RPM) | Sin carga Actual (MA) | Carga Velocidad (RPM) | Carga Actual (a) | Torque (nm) | ||||||
JCCA1036004H24-4 | 24 | 7209 | 50 | 5349 | 0.22 | 0.004 | 35.5 | 0.01 | 0.02 | 4.3 |
JCCA1036005H24-5 | 24 | 5849 | 50 | 4340 | 0.22 | 0.005 | 35.5 | 0.01 | 0.02 | 5.3 |
JCCA1039014H24-18 | 24 | 1713 | 50 | 1271 | 0.22 | 0.014 | 38.7 | 0.03 | 0.05 | 18.1 |
JCCA1039018H24-22 | 24 | 1366 | 50 | 1013 | 0.22 | 0.018 | 38.7 | 0.03 | 0.05 | 22.7 |
JCCA1039023H24-28 | 24 | 1092 | 50 | 810 | 0.22 | 0.023 | 38.7 | 0.03 | 0.05 | 28.4 |
JCCA1042054H24-76 | 24 | 404 | 50 | 299 | 0.22 | 0.054 | 41.9 | 0.15 | 0.2 | 76.8 |
JCCA1042067H24-96 | 24 | 323 | 50 | 240 | 0.22 | 0.067 | 41.9 | 0.15 | 0.2 | 96 |
JCCA1042084H24-120 | 24 | 257 | 50 | 191 | 0.22 | 0.084 | 41.9 | 0.15 | 0.2 | 120.7 |
JCCA1042106H24-151 | 24 | 205 | 50 | 152 | 0.22 | 0.106 | 41.9 | 0.15 | 0.2 | 151.4 |
JCCA1045196H24-326 | 24 | 95 | 50 | 70 | 0.22 | 0.196 | 45 | 0.22 | 0.3 | 326.3 |
JCCA1045220H24-409 | 24 | 76 | 50 | 56 | 0.22 | 0.22 | 45 | 0.22 | 0.3 | 409.2 |
JCCA1045220H24-513 | 24 | 60 | 50 | 45 | 0.15 | 0.22 | 45 | 0.22 | 0.3 | 513.1 |
JCCA1045220H24-636 | 24 | 49 | 50 | 36 | 0.15 | 0.22 | 45 | 0.22 | 0.3 | 636 |
JCCA1045220H24-807 | 24 | 38 | 50 | 28 | 0.15 | 0.22 | 45 | 0.22 | 0.3 | 807.1 |
Notas:
1. Los parámetros anteriores del módulo de motor sin corre se basan en el motor JCCM102631000H24. Cuando use otros motores, consulte al fabricante para conocer los parámetros del módulo.
2. 'H ' denota la inclusión de un sensor de efecto Hall.
Modo |
Calificado Voltaje (v) | Datos sin carga | Cargar datos | Total Longitud (mm) | Continuo Producción Torque (nm) | Instantáneo Admisible Torque (nm) |
Relación de reducción | |||
Sin carga Velocidad (RPM) | Sin carga Actual (MA) | Carga Velocidad (RPM) | Carga Actual (a) | Torque (nm) | ||||||
JCCA1036004H24-4 | 24 | 7209 | 50 | 5349 | 0.22 | 0.004 | 35.5 | 0.01 | 0.02 | 4.3 |
JCCA1036005H24-5 | 24 | 5849 | 50 | 4340 | 0.22 | 0.005 | 35.5 | 0.01 | 0.02 | 5.3 |
JCCA1039014H24-18 | 24 | 1713 | 50 | 1271 | 0.22 | 0.014 | 38.7 | 0.03 | 0.05 | 18.1 |
JCCA1039018H24-22 | 24 | 1366 | 50 | 1013 | 0.22 | 0.018 | 38.7 | 0.03 | 0.05 | 22.7 |
JCCA1039023H24-28 | 24 | 1092 | 50 | 810 | 0.22 | 0.023 | 38.7 | 0.03 | 0.05 | 28.4 |
JCCA1042054H24-76 | 24 | 404 | 50 | 299 | 0.22 | 0.054 | 41.9 | 0.15 | 0.2 | 76.8 |
JCCA1042067H24-96 | 24 | 323 | 50 | 240 | 0.22 | 0.067 | 41.9 | 0.15 | 0.2 | 96 |
JCCA1042084H24-120 | 24 | 257 | 50 | 191 | 0.22 | 0.084 | 41.9 | 0.15 | 0.2 | 120.7 |
JCCA1042106H24-151 | 24 | 205 | 50 | 152 | 0.22 | 0.106 | 41.9 | 0.15 | 0.2 | 151.4 |
JCCA1045196H24-326 | 24 | 95 | 50 | 70 | 0.22 | 0.196 | 45 | 0.22 | 0.3 | 326.3 |
JCCA1045220H24-409 | 24 | 76 | 50 | 56 | 0.22 | 0.22 | 45 | 0.22 | 0.3 | 409.2 |
JCCA1045220H24-513 | 24 | 60 | 50 | 45 | 0.15 | 0.22 | 45 | 0.22 | 0.3 | 513.1 |
JCCA1045220H24-636 | 24 | 49 | 50 | 36 | 0.15 | 0.22 | 45 | 0.22 | 0.3 | 636 |
JCCA1045220H24-807 | 24 | 38 | 50 | 28 | 0.15 | 0.22 | 45 | 0.22 | 0.3 | 807.1 |
Notas:
1. Los parámetros anteriores del módulo de motor sin corre se basan en el motor JCCM102631000H24. Cuando use otros motores, consulte al fabricante para conocer los parámetros del módulo.
2. 'H ' denota la inclusión de un sensor de efecto Hall.
