Actuador lineal: definición, principio de funcionamiento y guía de compra

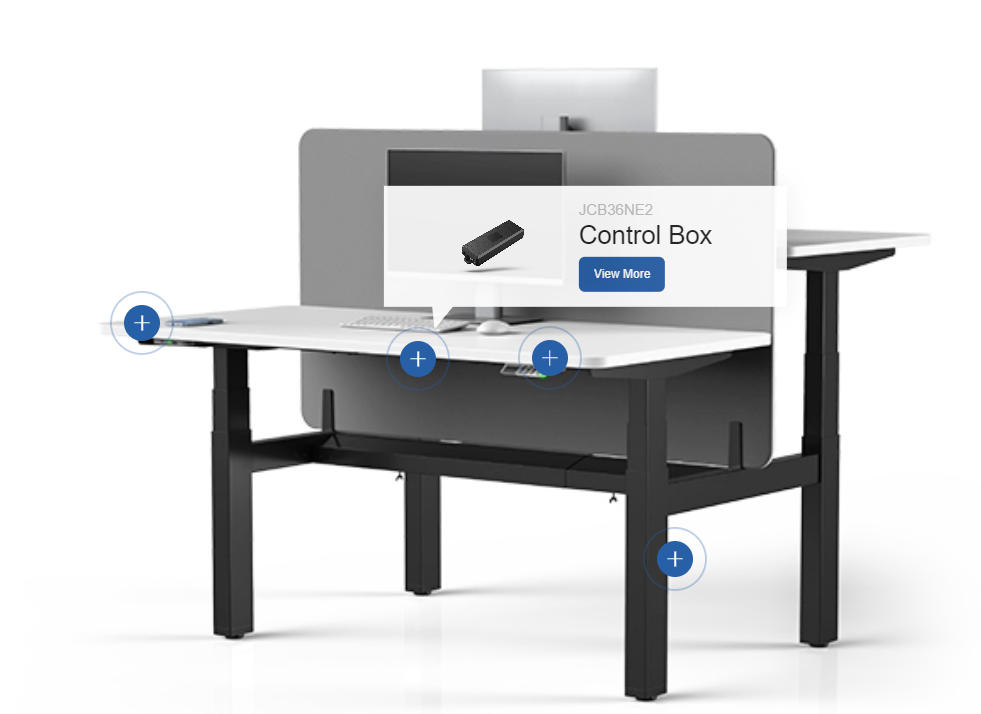

El escritorio de oficina que levanta cada mañana, la puerta trasera automática de un automóvil y el movimiento suave de un escáner médico CT dependen del mismo componente esencial: el actuador lineal. El nombre puede parecer muy técnico, pero la idea es sencilla. Un actuador lineal hace un trabajo extremadamente bien: empuja o tira de un objeto en línea recta. Esa función enfocada lo ha convertido en uno de los componentes más importantes de la automatización moderna.

En este artículo, analizaremos más de cerca qué es un actuador lineal, cómo funciona, los principales tipos disponibles y cómo elegir el sistema de actuador lineal adecuado para un proyecto específico.

¿Qué es un actuador lineal?

Un actuador lineal es un dispositivo mecánico que convierte el movimiento giratorio en movimiento rectilíneo. Un actuador lineal proporciona un movimiento de empujar y tirar directamente. Si un motor es como una rueda que gira en círculos, un actuador lineal se parece más a un pistón que se mueve hacia adelante y hacia atrás.

Este movimiento rectilíneo hace que el actuador lineal sea ideal para tareas como levantar, presionar, sujetar, inclinar y posicionar.

Un sistema de actuador lineal eléctrico típico generalmente incluye un motor rotativo (paso a paso, con escobillas de CC o servo sin escobillas) y un tornillo de avance roscado con una tuerca de precisión . Cuando el motor está encendido, genera fuerza de rotación.

¿Cómo funciona un actuador lineal?

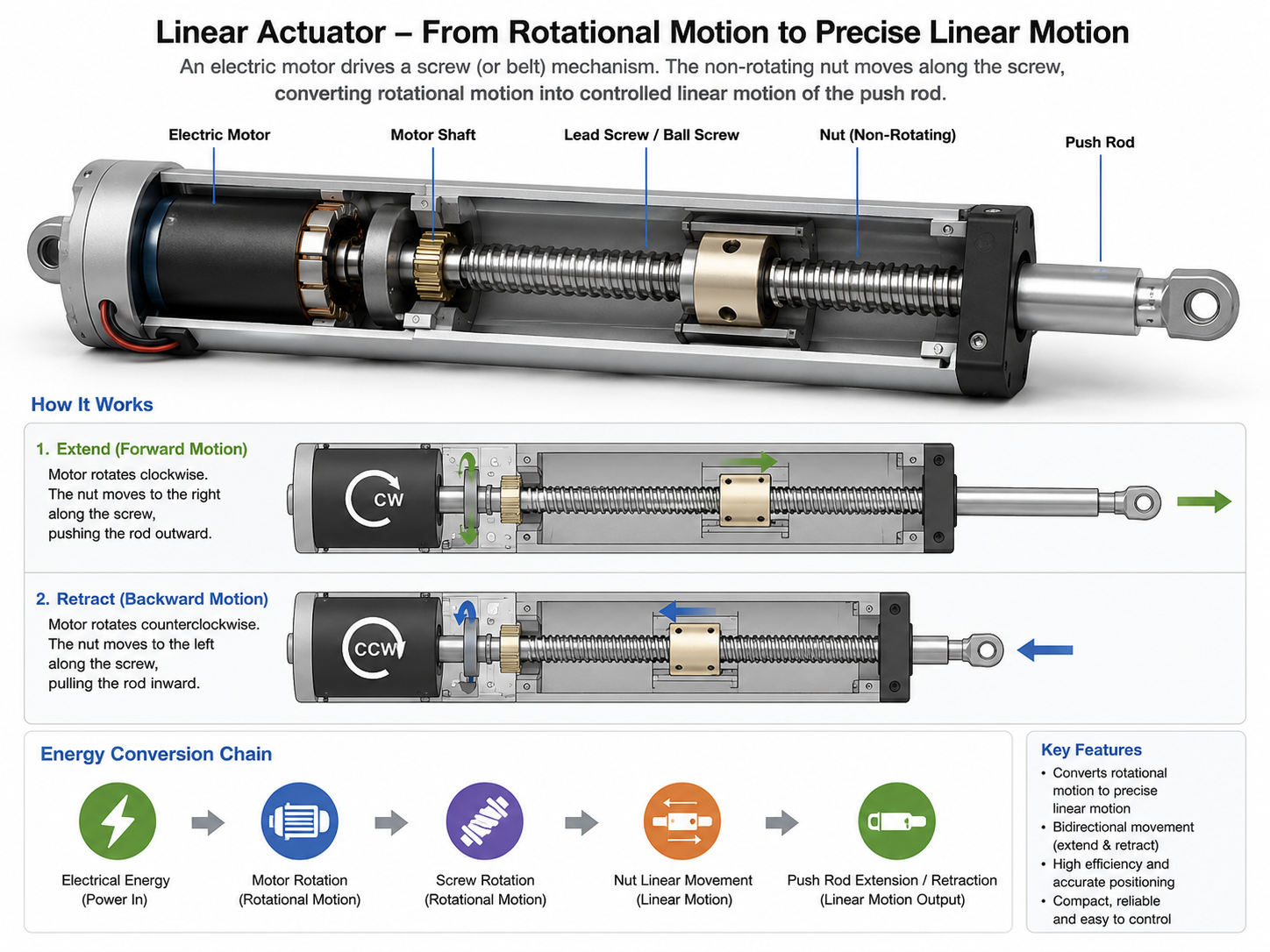

Un actuador lineal funciona convirtiendo el movimiento de rotación generado por un motor eléctrico en un movimiento lineal preciso. Esto se logra a través de un mecanismo de tornillo de avance o de tornillo de bolas, donde el par del motor en el sentido de las agujas del reloj y en el sentido contrario a las agujas del reloj impulsa un conjunto de tuerca a lo largo del tornillo, produciendo un movimiento lineal controlado hacia adelante y hacia atrás.

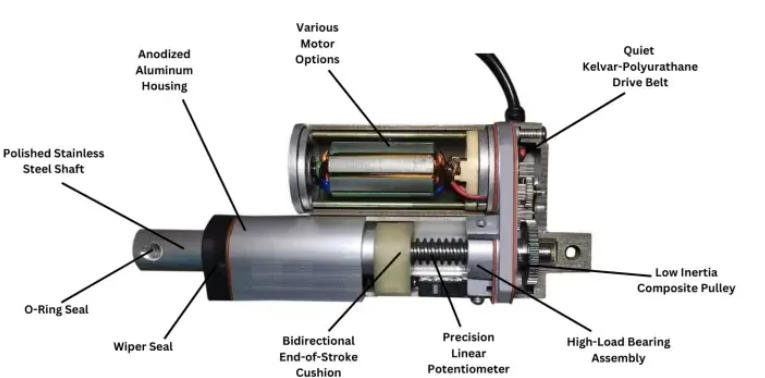

Si abre un actuador lineal eléctrico típico, verá una cadena clara de conversión de energía. La energía ingresa al sistema, el motor comienza a girar y el eje del motor hace girar un tornillo de precisión o, en algunos modelos, un mecanismo accionado por correa. Debido a que se impide que la tuerca gire, sólo puede moverse hacia adelante o hacia atrás a lo largo de la rosca del tornillo. Como resultado, la varilla de empuje se extiende o retrae, completando un ciclo de movimiento lineal completo.

Principales tipos de actuadores lineales

Según la fuente de energía, los actuadores lineales generalmente se dividen en tres categorías principales: eléctricos, hidráulicos y neumáticos. Cada uno tiene sus propios puntos fuertes en términos de fuerza, velocidad, precisión y control, por lo que la elección correcta depende del trabajo en cuestión.

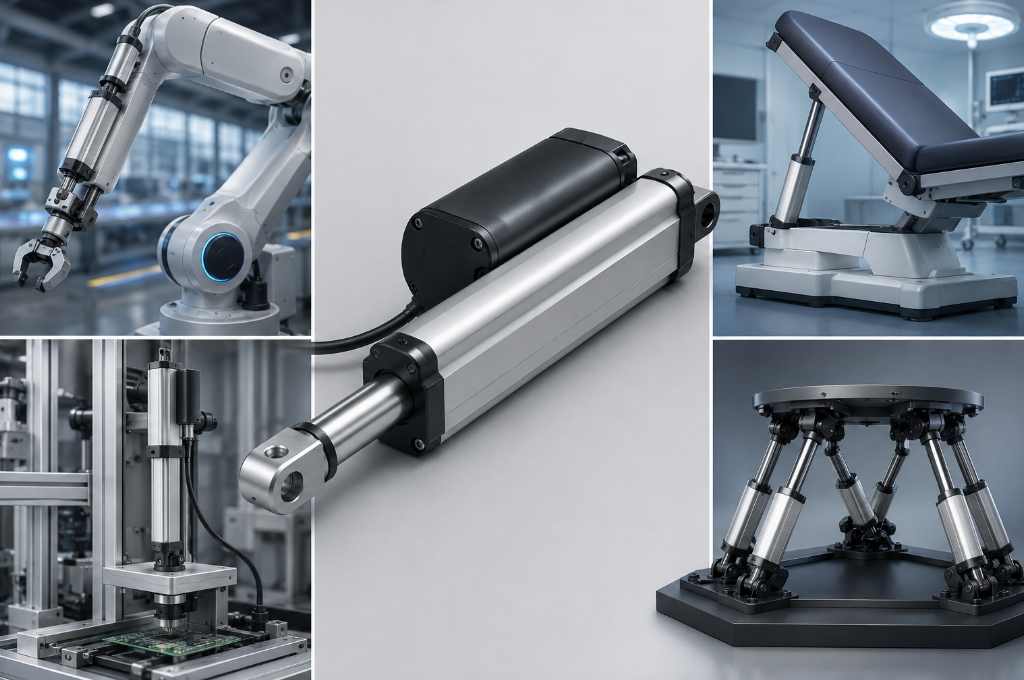

Actuadores lineales eléctricos

Los actuadores lineales eléctricos son actualmente la categoría de más rápido crecimiento. Se conectan directamente a una fuente de energía y no requieren una estación de bombeo ni suministro de aire comprimido. La estructura es relativamente simple y la integración es fácil.

Los actuadores eléctricos destacan en el control de precisión. Pueden lograr un posicionamiento muy preciso y son ideales para aplicaciones que requieren trayectorias de movimiento exactas, como articulaciones robóticas, dispositivos médicos y plataformas de prueba automatizadas. También son silenciosos, limpios y requieren relativamente poco mantenimiento.

Sin embargo, los actuadores eléctricos no siempre son la mejor opción para aplicaciones de fuerza extremadamente alta y dependen de un suministro de energía estable.

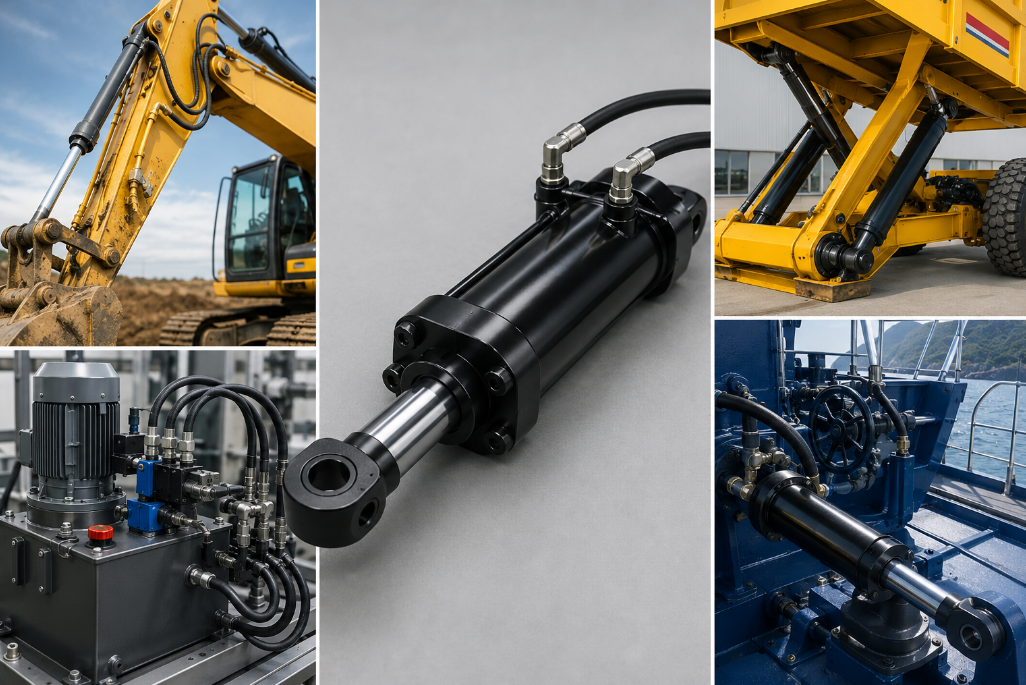

Actuadores lineales hidráulicos

Los actuadores lineales hidráulicos utilizan fluido presurizado para impulsar un pistón. Debido a que los líquidos son esencialmente incompresibles, los sistemas hidráulicos pueden generar una fuerza enorme, razón por la cual se usan ampliamente en maquinaria de construcción, equipos de elevación pesados ​​y sistemas de dirección marinos.

Su densidad de potencia es muy alta, lo que significa que un cilindro hidráulico compacto puede mover cargas de varias toneladas. La desventaja es que los sistemas hidráulicos requieren una bomba, un depósito de aceite y una red de tuberías, lo que hace que la configuración general sea más grande y más compleja de mantener. También existe el riesgo de que se produzcan fugas de líquido.

Actuadores lineales neumáticos

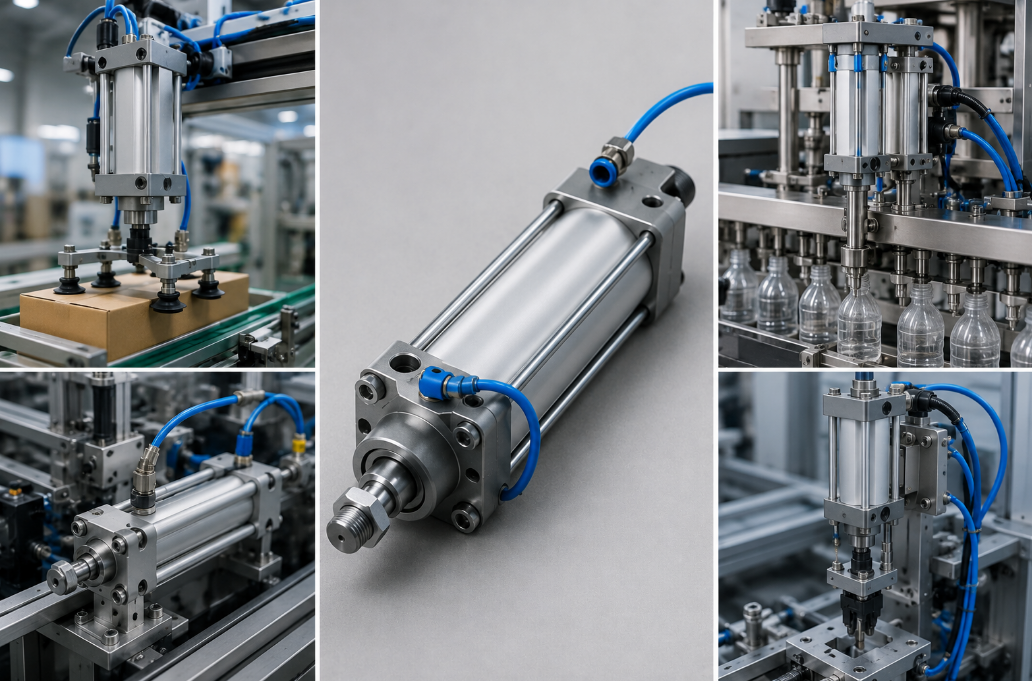

Los actuadores lineales neumáticos utilizan aire comprimido como fuente de energía. Se mueven rápidamente, tienen una estructura simple y son relativamente asequibles. Se utilizan comúnmente en máquinas de envasado, líneas de montaje automatizadas y equipos de procesamiento de alimentos y bebidas, donde a menudo se requiere un movimiento rápido hacia adelante y hacia atrás.

Sin embargo, debido a que el aire es comprimible, los actuadores neumáticos no son tan estables como los actuadores eléctricos cuando se trata de un posicionamiento preciso o de mantener una posición intermedia. Por lo general, son los más adecuados para el control de movimiento de un extremo a otro.

Ninguno de estos tres métodos de conducción es universalmente mejor que los demás. La elección correcta depende de si su proyecto prioriza la fuerza, la velocidad, la precisión, el costo o la conveniencia del mantenimiento.

Principales tipos de actuadores lineales eléctricos

Dentro de la categoría más amplia de actuadores lineales eléctricos, existen varios subtipos según la estructura de transmisión y el tipo de motor. Cada uno atiende una necesidad diferente.

Desde el punto de vista de la transmisión, los actuadores accionados por tornillo son los más comunes. Estos se pueden dividir a su vez en diseños de husillo de avance y husillo de bolas. Los actuadores de tornillo de avance tienen una estructura más simple y un costo más bajo, lo que los hace adecuados para aplicaciones livianas de velocidad baja a media. Los actuadores de husillo de bolas utilizan bolas rodantes entre el husillo y la tuerca para reducir la fricción, lo que les confiere mayor eficiencia y precisión. Son ideales para aplicaciones que requieren arranques y paradas frecuentes o un posicionamiento muy preciso.

Otra opción es el actuador accionado por correa . Este diseño funciona de manera similar al sistema de cinturón de una impresora. Es una buena opción para viajes de larga distancia, precisión moderada y movimientos más rápidos.

Desde el punto de vista motor, también existen varias opciones. Los actuadores de motor con escobillas de CC son asequibles y fáciles de controlar, lo que los hace comunes en productos de consumo y equipos industriales en general. Los actuadores de motor paso a paso se pueden controlar con señales de pulso para posicionamiento de bucle abierto y son muy adecuados para movimientos precisos de punto a punto. Los actuadores de servomotor representan una solución de mayor rendimiento, que ofrece control de circuito cerrado y respuesta rápida. A menudo se utilizan en automatización avanzada, máquinas CNC y robótica donde el rendimiento dinámico es importante.

Una forma especial de esta categoría es la varilla de empuje eléctrica, que es esencialmente un actuador lineal más integrado. Combina el motor, la caja de cambios y el mecanismo de tornillo en una carcasa compacta. El resultado es un diseño limpio y una instalación sencilla, lo que lo hace popular en sistemas de seguimiento solar, ventanas de ventilación, maquinaria agrícola y otras aplicaciones exteriores o de alta protección.

¿Dónde se utilizan los actuadores lineales?

Los actuadores lineales se han convertido en parte de la vida cotidiana y de la producción industrial. En las líneas de fábrica, mueven piezas de trabajo de una estación a otra, realizan acciones de agarre y prensado y se encargan de la clasificación y alineación. En una única línea de montaje automatizada, pueden estar trabajando decenas o incluso cientos de actuadores lineales al mismo tiempo.

En el campo médico, se utilizan en todo, desde camas de hospital ajustables hasta el movimiento suave de mesas de CT y MRI, así como el movimiento preciso de herramientas en robots quirúrgicos. En entornos domésticos, los encontrará dentro de escritorios de pie, sofás eléctricos, sistemas de cortinas inteligentes y armarios de almacenamiento elevables. En la industria automotriz, realizan ajustes eléctricos de asientos, puertas levadizas automáticas, sistemas de techo corredizo y más.

A primera vista, estas aplicaciones pueden parecer muy diferentes, pero todas comparten el mismo requisito fundamental: movimiento en línea recta controlado y confiable. Eso es exactamente para lo que está diseñado el actuador lineal.

¿Cómo elegir el actuador lineal correcto?

Con tantos modelos en el mercado, ¿cómo elegir el adecuado? La clave no es encontrar el "mejor" actuador, sino el que mejor se adapte a su aplicación. Debe evaluar sus necesidades en función de varios factores.

1. Determine la fuerza requerida

Primero, defina cuánto peso o resistencia necesita el actuador para empujar o tirar. La fuerza generalmente se mide en newtons (N) o kilogramo-fuerza (kgf). Si el actuador se utilizará verticalmente, asegúrese de incluir la gravedad en su cálculo. Como regla general, es aconsejable dejar entre un 20% y un 30% de margen de fuerza adicional para que el actuador no funcione con su carga máxima todo el tiempo.

2. Confirme la longitud del trazo

La carrera se refiere a la distancia total que recorre el actuador desde completamente retraído hasta completamente extendido. Elija el trazo según el rango de movimiento real que requiera su proyecto y verifique si hay suficiente espacio de instalación. Cuanto más larga sea la carrera, mayores serán las exigencias de rigidez del tornillo y estabilidad de la guía.

3. Definir el requisito de velocidad

Debe saber cuánto tiempo debe tardar el actuador en moverse del punto A al punto B. Eso ayuda a determinar la velocidad requerida, generalmente medida en milímetros por segundo (mm/s). Tenga en cuenta que en la mayoría de los actuadores, la velocidad y la fuerza son un equilibrio. Una mayor velocidad normalmente significa menor fuerza, por lo que a menudo es necesario un equilibrio.

4. Considere la precisión y la repetibilidad

Si su aplicación requiere que el actuador se detenga en una posición intermedia específica o repita el mismo recorrido de movimiento una y otra vez, la precisión y la repetibilidad se vuelven críticas. En ese caso, es posible que necesite un actuador servoaccionado con retroalimentación del codificador, o al menos una solución de motor paso a paso con detección de posición.

5. Evaluar el entorno operativo

La temperatura, la humedad, el polvo y la exposición a productos químicos afectan la selección del actuador. Las aplicaciones en exteriores o entornos de procesamiento de alimentos a menudo requieren una clasificación IP65 o superior. Es posible que las aplicaciones en interiores en entornos limpios no necesiten el mismo nivel de protección.

6. No pase por alto el método de control

¿Controlará el actuador con un simple interruptor o necesitará conectarlo a un PLC o computadora para un control de movimiento más avanzado? Un actuador de CC básico es suficiente para comandos simples de extensión/retracción, mientras que las aplicaciones más complejas pueden requerir un actuador inteligente que admita protocolos como CAN bus, Modbus o control de pulsos.

Producto de actuador lineal JIECANG

Actuadores lineales industriales

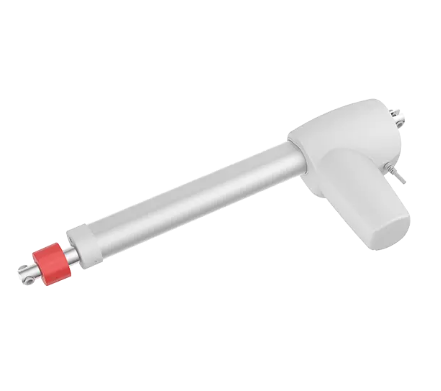

JC35L11 : Nuestro modelo insignia de servicio pesado, empuje máximo de hasta 12 000 N (1,2 toneladas), rango de carrera de 50 a 400 mm, diseñado para aplicaciones de elevación extremas.

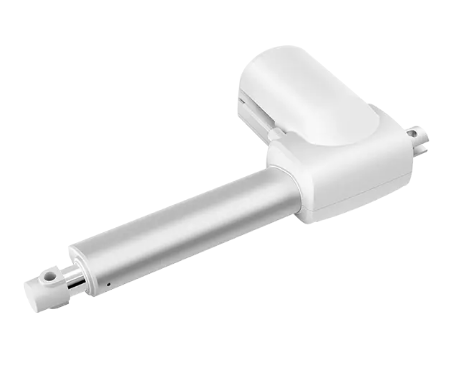

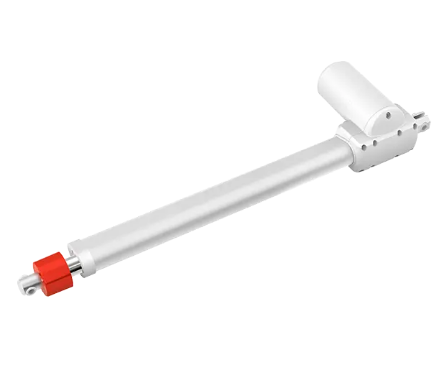

JC35L28 : Actuador industrial de alta resistencia, entrada de 24 V/29 V CC, carga máxima 10 000 N, optimizado para entornos de trabajo hostiles.

Actuadores lineales médicos y de atención

JC35L18 : Actuador médico de alta velocidad, carga máxima 8000N, admite entrada de CC de 24 V/29 V/36 V, optimizado para ajustes rápidos y confiables de atención al paciente.

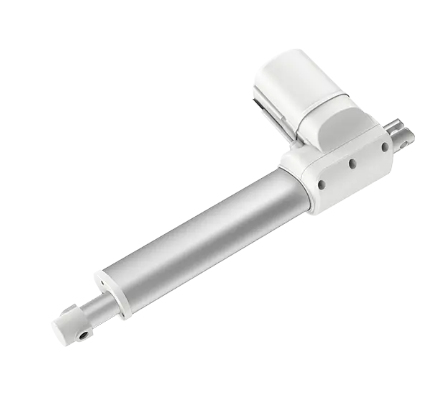

JC35L30 : Actuador médico de alta resistencia específico, entrada de 24 V/29 V CC, rango de carrera de 50 a 300 mm, diseñado para cuidados bariátricos y equipos médicos de alta resistencia.

Actuadores lineales pequeños y de alta velocidad

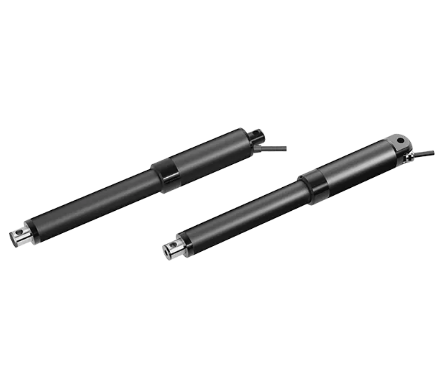

JC35N6 / JC35N8 : Actuadores lineales micro/miniatura, optimizados para espacios compactos, rango de carrera de 30-300 mm, ideales para instalaciones ocultas en hogares inteligentes.

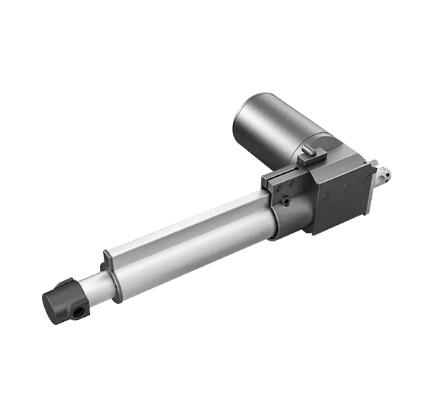

JC35D1 / JC35DN : actuadores eléctricos de alta velocidad, rango de carrera de 50 a 600 mm, que brindan un movimiento rápido y sensible para muebles ajustables y automatización.

Por qué cada vez más equipos están cambiando a sistemas de actuadores lineales eléctricos

Una tendencia clara en la automatización industrial y los equipos inteligentes es el paso de los sistemas hidráulicos y neumáticos a los sistemas de actuadores lineales eléctricos. Hay varias razones para este cambio.

El primero es la eficiencia energética. Los actuadores eléctricos consumen energía sólo cuando están en movimiento, mientras que los sistemas hidráulicos suelen necesitar una bomba en funcionamiento continuo. El segundo es la limpieza. Los sistemas eléctricos no conllevan el riesgo de fugas de aceite hidráulico, ni crean el ruido de escape o la neblina de aceite asociados con los sistemas neumáticos. Esto es muy importante en los entornos de fabricación de productos médicos, alimentarios y electrónicos.

Otra gran ventaja es el control digital. Los actuadores eléctricos pueden integrarse fácilmente con IoT industrial y sistemas de fabricación inteligentes, lo que permite el monitoreo remoto y el mantenimiento predictivo. Esto es mucho más difícil de lograr con las configuraciones hidráulicas o neumáticas tradicionales.

Por supuesto, esto no significa que los sistemas hidráulicos y neumáticos estén obsoletos. En aplicaciones de fuerza extremadamente alta o velocidad ultra alta, todavía tienen claras ventajas. Pero para la mayoría de los usos industriales y productos de consumo de servicio liviano a mediano, el sistema de actuador lineal eléctrico se está convirtiendo en la opción preferida porque es preciso, limpio y fácil de integrar.

Conclusión

Un actuador lineal puede parecer un simple componente de movimiento, pero detrás de escena alimenta innumerables comodidades, desde fábricas hasta hogares. Comprender cómo funciona, conocer las diferencias entre los tipos de actuadores y aprender a elegir el modelo correcto puede ayudarle a tomar mejores decisiones de proyecto y comprender mejor los dispositivos que utiliza todos los días.

La próxima vez que presione un botón y vea que un escritorio se eleva suavemente o que el maletero de un automóvil se cierra automáticamente, puede pensar en el pequeño dispositivo que hay dentro convirtiendo silenciosamente la rotación en un movimiento en línea recta.
