Actuador lineal industrial: definición, tipos y guía de aplicación completa

Los actuadores lineales industriales son los héroes anónimos de la automatización moderna, ya que convierten el movimiento de rotación en un movimiento lineal preciso para impulsar innumerables procesos industriales. A diferencia de los actuadores de consumo diseñados para aplicaciones livianas, los actuadores lineales industriales están diseñados para soportar entornos hostiles, ofrecer altas capacidades de carga y operar de manera confiable durante millones de ciclos. Esta guía completa lo guiará a través de todo lo que necesita saber sobre los actuadores lineales industriales, desde su definición básica y principios de funcionamiento hasta aplicaciones del mundo real y cómo seleccionar el producto adecuado para sus necesidades específicas.

¿Qué es un actuador lineal industrial?

Un actuador lineal industrial es un dispositivo mecánico que transforma el movimiento de rotación de un motor eléctrico, una bomba hidráulica o un compresor neumático en un movimiento rectilíneo. Este movimiento se utiliza para empujar, tirar, levantar, bajar o posicionar cargas con una precisión excepcional. La diferencia clave entre los actuadores lineales industriales y de consumo radica en sus especificaciones de construcción y rendimiento. Los modelos industriales cuentan con materiales robustos, componentes reforzados y sistemas de sellado avanzados que les permiten operar en temperaturas extremas, condiciones de polvo o humedad y ambientes de alta vibración. También ofrecen capacidades de carga significativamente mayores, vidas útiles más largas y un control más preciso en comparación con sus homólogos de consumo.

¿Cómo funcionan los actuadores lineales industriales?

El principio de funcionamiento de un actuador lineal industrial varía según su fuente de energía. Los actuadores lineales eléctricos utilizan un motor para accionar un husillo o husillo de bolas, que convierte el movimiento de rotación del motor en movimiento lineal de la varilla del actuador. Los actuadores lineales hidráulicos dependen de un fluido presurizado para mover un pistón dentro de un cilindro, proporcionando una fuerza de salida extremadamente alta. Los actuadores lineales neumáticos funcionan de manera similar a los hidráulicos, pero utilizan aire comprimido en lugar de fluido, lo que ofrece tiempos de ciclo más rápidos y un funcionamiento más limpio.

Entre estos tres tipos, los actuadores lineales industriales eléctricos se han convertido en la opción más popular en los últimos años debido a su precisión superior, eficiencia energética y facilidad de integración con sistemas de control modernos. Se pueden programar para realizar secuencias de movimiento complejas, proporcionar información en tiempo real sobre la posición y la velocidad y requieren un mantenimiento mínimo en comparación con los sistemas hidráulicos y neumáticos.

Principales tipos de actuadores lineales industriales

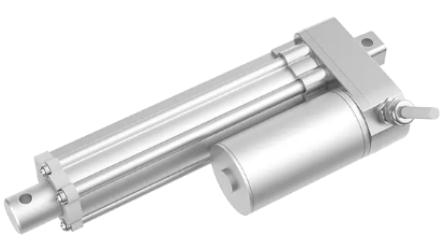

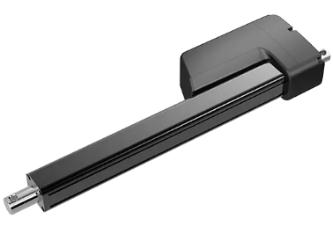

Actuador lineal industrial eléctrico

Los actuadores lineales industriales eléctricos son el tipo más versátil y utilizado en la actualidad. Están disponibles en varias configuraciones, incluidos actuadores eléctricos de CC, actuadores eléctricos de CA y cilindros servoeléctricos. Los actuadores eléctricos de CC se utilizan comúnmente en aplicaciones que requieren potencia baja a media, mientras que los actuadores eléctricos de CA son más adecuados para el funcionamiento continuo de alta potencia. Los cilindros servoeléctricos ofrecen el más alto nivel de precisión y rendimiento dinámico, lo que los hace ideales para robótica y sistemas de automatización avanzados.

Actuador lineal hidráulico

Los actuadores lineales hidráulicos son conocidos por su excepcional fuerza de salida, lo que los convierte en la opción preferida para aplicaciones de trabajo pesado, como equipos de construcción, maquinaria de minería y grandes prensas industriales. Pueden generar fuerzas de hasta varios cientos de toneladas, pero requieren sistemas hidráulicos complejos y un mantenimiento regular para evitar fugas de fluidos.

Actuador lineal neumático

Los actuadores lineales neumáticos son rápidos, limpios y rentables, lo que los hace adecuados para aplicaciones que requieren altas tasas de ciclo y una fuerza de salida moderada. Se utilizan comúnmente en maquinaria de embalaje, líneas de montaje y sistemas de manipulación de materiales. Sin embargo, son menos precisos que los actuadores eléctricos y pueden generar ruidos durante el funcionamiento.

Beneficios clave de los actuadores lineales industriales

Los actuadores lineales industriales ofrecen numerosas ventajas que los convierten en componentes esenciales en la automatización industrial moderna. Uno de los beneficios más importantes es su alta precisión, que permite un posicionamiento preciso de las cargas en fracciones de milímetro. Esta precisión es fundamental en aplicaciones como la fabricación de semiconductores, equipos médicos y ensamblaje de automóviles, donde incluso el error más pequeño puede tener graves consecuencias.

Otro beneficio clave es su confiabilidad y durabilidad. Los actuadores lineales industriales están diseñados para durar y muchos modelos ofrecen una vida útil de más de 10 millones de ciclos. Están diseñados para soportar duras condiciones de funcionamiento, incluidas temperaturas extremas, polvo, humedad y vibraciones, lo que garantiza un funcionamiento ininterrumpido incluso en los entornos más exigentes.

Los actuadores lineales industriales también ofrecen una excelente eficiencia energética, especialmente los modelos eléctricos. A diferencia de los sistemas hidráulicos que consumen energía incluso cuando están inactivos, los actuadores eléctricos solo usan energía cuando están en movimiento, lo que genera importantes ahorros de energía con el tiempo. También son más fáciles de instalar y mantener, sin necesidad de tuberías complejas ni sistemas de manipulación de fluidos.

Aplicaciones de actuadores lineales industriales

Los actuadores lineales industriales se utilizan en una amplia gama de industrias y aplicaciones. En la industria de fabricación de automóviles, se utilizan para el posicionamiento de robots de soldadura, líneas de montaje de puertas, instalación de componentes de motores y automatización de talleres de pintura. Proporcionan la precisión y confiabilidad necesarias para garantizar una calidad constante y altas tasas de producción.

En la industria de alimentos y bebidas, los actuadores lineales se utilizan en equipos de llenado, máquinas selladoras, líneas de envasado y sistemas transportadores. Están diseñados para cumplir con estrictos estándares de higiene, con construcción de acero inoxidable y grados de protección IP65 o superiores que permiten una fácil limpieza y desinfección.

La industria médica depende de actuadores lineales para una variedad de aplicaciones, incluido el ajuste de mesas quirúrgicas, sistemas de elevación de pacientes, equipos de rehabilitación y máquinas de diagnóstico. Ofrecen un funcionamiento suave y silencioso y un control preciso, lo que garantiza la comodidad y seguridad del paciente.

En el sector de las energías renovables, los actuadores lineales se utilizan en sistemas de seguimiento solar para ajustar el ángulo de los paneles solares para lograr la máxima eficiencia energética. También se utilizan en turbinas eólicas para controlar el paso de las palas y en sistemas de almacenamiento de energía para operar sistemas de ventilación y seguridad.

Otras aplicaciones comunes incluyen maquinaria agrícola, logística y almacenamiento, aeroespacial y de defensa, y robótica industrial. A medida que la automatización continúa avanzando, se espera que la demanda de actuadores lineales industriales de alto rendimiento crezca significativamente en los próximos años.

¿Cómo elegir el actuador lineal industrial adecuado?

Seleccionar el actuador lineal industrial adecuado para su aplicación requiere una cuidadosa consideración de varios factores clave. El primer factor y el más importante es la capacidad de carga, que se refiere a la fuerza máxima que puede ejercer el actuador. Debe elegir un actuador con una capacidad de carga que sea al menos un 20 % mayor que la carga máxima esperada para garantizar un funcionamiento seguro y confiable.

El siguiente factor a considerar es la longitud de la carrera, que es la distancia que la varilla del actuador puede extenderse y retraerse. Debe medir la distancia de recorrido requerida para su aplicación y seleccionar un actuador con una longitud de carrera que iguale o supere ligeramente esta distancia.

La velocidad es otra consideración importante. La velocidad de un actuador lineal normalmente se mide en milímetros por segundo (mm/s) y varía según la carga y la fuente de energía. Debe elegir un actuador con una velocidad que cumpla con los requisitos de tiempo de ciclo de su aplicación.

El grado de protección, o grado IP, indica la resistencia del actuador al polvo y la humedad. Para aplicaciones en entornos hostiles, como uso en exteriores o entornos industriales húmedos, debe seleccionar un actuador con un índice de protección IP65 o superior.

Otros factores a considerar incluyen el tipo de control, las opciones de montaje, el rango de temperatura ambiental y la vida útil. También es importante elegir un fabricante de confianza que ofrezca productos de alta calidad y soporte técnico confiable.

Recomendaciones de productos JIECANG

JIECANG es un líder mundial en tecnología de accionamiento lineal y ofrece una amplia gama de actuadores lineales industriales de alto rendimiento diseñados para satisfacer las diversas necesidades de la industria moderna. Con más de 20 años de experiencia y compromiso con la innovación, JIECANG se ha ganado la reputación de producir soluciones de accionamiento lineal confiables, duraderas y rentables.

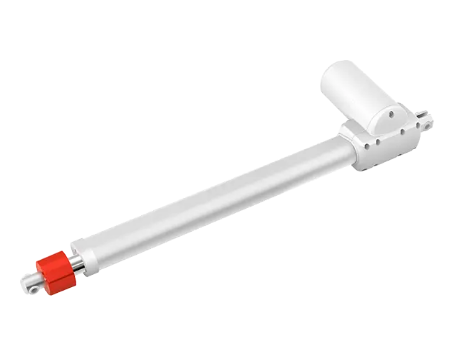

El actuador lineal industrial de servicio pesado Puede ofrecer una fuerza de empuje máxima de 10000 N y una fuerza de tracción máxima de 8000 N, lo que lo hace ideal para maquinaria pesada, equipos de manipulación de materiales y prensas industriales. Cuenta con una construcción robusta de aleación de aluminio, un índice de protección máximo IPX6 y sensores Hall opcionales para una retroalimentación de posición precisa. El JC35L28 está disponible en longitudes de carrera que van desde 50 mm a 400 mm y funciona con alimentación de 24 V o 29 V CC. JC35L28 está diseñado para aplicaciones que requieren capacidades de carga extremadamente altas.

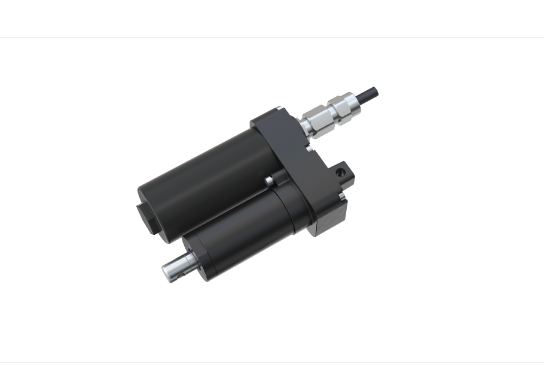

El actuador lineal industrial a prueba de explosiones JC35FA17 está diseñado específicamente para su uso en entornos peligrosos donde puede haber gases o polvo inflamables. Presenta un diseño integrado a prueba de explosiones que cumple con el estándar Ex db ⅡC T4 Gb, lo que lo hace adecuado para su uso en sistemas de almacenamiento de energía, plantas químicas e instalaciones de petróleo y gas. El JC35FA17 ofrece un grado de protección IP65 y una amplia gama de longitudes de carrera para adaptarse a diferentes requisitos de instalación.

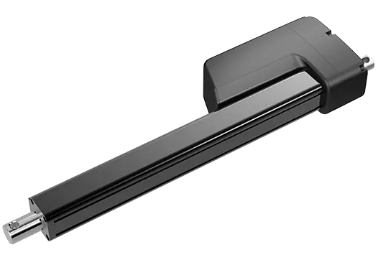

El actuador lineal industrial inteligente JC35FA2 es una solución avanzada que combina un alto rendimiento con capacidades de control inteligente. Presenta un diseño modular que le permite reemplazar fácilmente los sistemas hidráulicos, ofreciendo mayor precisión, eficiencia energética y confiabilidad. El JC35FA2 está equipado con sensores integrados y electrónica de control que permiten el monitoreo en tiempo real de la posición, la velocidad y la carga. Puede integrarse con sistemas PLC y otras redes de control industrial para admitir aplicaciones de automatización complejas.

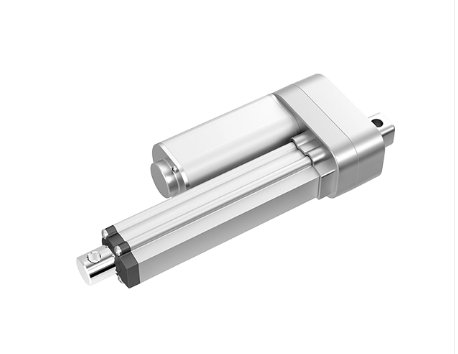

El actuador lineal industrial de uso general JC35W2 es una solución versátil y rentable para una amplia gama de aplicaciones de servicio medio. Ofrece una capacidad de carga máxima de 3000N, un grado de protección IPX4 y sensores Hall opcionales para retroalimentación de posición. El JC35W2 funciona con alimentación de 12 V, 24 V o 48 V CC y está disponible en longitudes de carrera que van desde 50 mm a 400 mm. Presenta un diseño compacto, funcionamiento silencioso y fácil instalación, lo que lo hace ideal para maquinaria de embalaje, líneas de montaje y equipos médicos.

Para robótica y aplicaciones de alta dinámica, JIECANG ofrece la serie JCLA de actuadores lineales de alto rendimiento. El modelo JCLA-75-300 , por ejemplo, puede ofrecer un empuje máximo de 8000 N y una velocidad máxima de 300 mm/s, lo que lo hace adecuado para su uso en robots industriales, robots colaborativos y vehículos guiados automatizados. Cuenta con una construcción liviana de aleación de aluminio, husillo de bolas de alta precisión y motor y controlador integrados para una instalación compacta.

Conclusión

Los actuadores lineales industriales son componentes esenciales en la automatización industrial moderna y proporcionan el movimiento lineal preciso y confiable necesario para impulsar una amplia gama de aplicaciones. Ya sea que trabaje en la fabricación de automóviles, alimentos y bebidas, equipos médicos o energías renovables, elegir el actuador lineal industrial adecuado es fundamental para el éxito de su proyecto.

JIECANG ofrece una amplia gama de actuadores lineales industriales de alto rendimiento diseñados para satisfacer las diversas necesidades de la industria moderna. Desde modelos de alta resistencia capaces de levantar toneladas de peso hasta actuadores inteligentes con capacidades de control avanzadas, JIECANG tiene una solución para cada aplicación. Sus productos están diseñados para durar, con una construcción robusta, altos índices de protección y un rendimiento confiable incluso en los entornos más exigentes.

Si está buscando un proveedor confiable de actuadores lineales industriales, JIECANG es una excelente opción. Ofrecen productos de alta calidad, precios competitivos y soporte técnico excepcional para ayudarlo a encontrar la solución perfecta para sus necesidades específicas. Explore hoy la gama completa de productos de actuadores lineales industriales de JIECANG o solicite una cotización personalizada para comenzar su próximo proyecto.

Preguntas frecuentes

1. ¿Cuál es la diferencia entre un actuador lineal industrial y un actuador lineal de consumo?

Los actuadores lineales industriales están construidos con materiales y componentes más robustos para soportar condiciones operativas duras, cargas más elevadas y vidas útiles más largas. También ofrecen mayor precisión y capacidades de control más avanzadas en comparación con los actuadores de consumo, que están diseñados para aplicaciones livianas como muebles y electrodomésticos.

2. ¿Cómo determino la capacidad de carga requerida para mi actuador lineal?

Para determinar la capacidad de carga requerida, debe calcular la fuerza máxima que el actuador deberá ejercer en su aplicación. Esto incluye el peso de la carga, las fuerzas de fricción y las fuerzas dinámicas que puedan ocurrir durante la operación. Se recomienda elegir un actuador con una capacidad de carga que sea al menos un 20 % superior a la carga máxima calculada para proporcionar un margen de seguridad.

3. ¿Cuál es la vida útil típica de un actuador lineal industrial?

La vida útil de un actuador lineal industrial depende de varios factores, incluida la carga, la velocidad, el ciclo de trabajo y el entorno operativo. En condiciones normales de funcionamiento, la mayoría de los actuadores lineales industriales de alta calidad pueden durar 10 millones de ciclos o más. El mantenimiento regular, como la lubricación y la inspección, puede ayudar a prolongar la vida útil del actuador.

4. ¿Qué significa la clasificación IP de un actuador lineal?

La clasificación IP, o clasificación de protección de ingreso, indica la resistencia del actuador al polvo y la humedad. El primer dígito representa el nivel de protección contra objetos sólidos, mientras que el segundo dígito representa el nivel de protección contra líquidos. Por ejemplo, una clasificación IP65 significa que el actuador es completamente hermético al polvo y está protegido contra chorros de agua a baja presión desde cualquier dirección.

5. ¿Se pueden personalizar los actuadores lineales industriales?

Sí, la mayoría de los fabricantes, incluido JIECANG, ofrecen actuadores lineales industriales personalizados para cumplir con los requisitos de aplicaciones específicas. Las opciones de personalización incluyen diferentes longitudes de carrera, capacidades de carga, velocidades, grados de protección, opciones de montaje e interfaces de control. JIECANG también ofrece servicios de ingeniería personalizados para desarrollar soluciones de accionamiento lineal personalizadas para aplicaciones únicas.

6.¿Cuál es la diferencia entre un husillo de avance y un actuador lineal de husillo de bolas?

Los actuadores de tornillo de avance utilizan una varilla roscada y una tuerca para convertir el movimiento de rotación en movimiento lineal. Son simples, rentables y ofrecen un alto par de retención, pero tienen una menor eficiencia y una vida útil más corta en comparación con los actuadores de husillo de bolas. Los actuadores de husillo de bolas utilizan rodamientos de bolas de recirculación entre el husillo y la tuerca, lo que da como resultado una mayor eficiencia, menor fricción y una vida útil más larga. Son más caros que los actuadores de tornillo de avance, pero ofrecen un mejor rendimiento para aplicaciones de alta precisión y ciclo alto.

7. ¿Cómo instalo un actuador lineal industrial?

El proceso de instalación de un actuador lineal industrial varía según el modelo y la aplicación. La mayoría de los actuadores vienen con soportes de montaje que permiten una fácil instalación mediante pernos o tornillos. Es importante asegurarse de que el actuador esté correctamente alineado y que la carga se aplique axialmente para evitar cargas laterales, que pueden dañar el actuador. También debes seguir las instrucciones del fabricante para el cableado y la conexión eléctrica.

8.¿Qué mantenimiento requieren los actuadores lineales industriales?

Los actuadores lineales industriales eléctricos requieren un mantenimiento mínimo en comparación con los sistemas hidráulicos y neumáticos. Las tareas de mantenimiento regulares incluyen inspeccionar el actuador en busca de signos de desgaste o daños, limpiar la varilla y los sellos del actuador y lubricar el mecanismo de tornillo según lo recomendado por el fabricante. También es importante revisar periódicamente las conexiones eléctricas y el sistema de control para garantizar un funcionamiento adecuado.

9. ¿Cuál es el plazo de entrega típico para los actuadores lineales industriales?

El plazo de entrega de los actuadores lineales industriales depende del modelo, la cantidad y las personalizaciones necesarias. Los modelos estándar disponibles en el mercado suelen estar disponibles para entrega inmediata o en unos pocos días. Los actuadores personalizados pueden tener plazos de entrega más largos, que generalmente oscilan entre 2 y 6 semanas, según la complejidad de la personalización.

10.¿JIECANG ofrece soporte técnico para sus actuadores lineales industriales?

Sí, JIECANG brinda soporte técnico integral para todos sus productos, incluidos los actuadores lineales industriales. Su equipo de ingenieros experimentados puede ayudar con la selección de productos, la ingeniería de aplicaciones, la instalación y la resolución de problemas. También ofrecen programas de capacitación y documentación técnica para ayudar a los clientes a aprovechar al máximo sus sistemas de accionamiento lineal.
