Guía para sincronizar dos actuadores lineales.

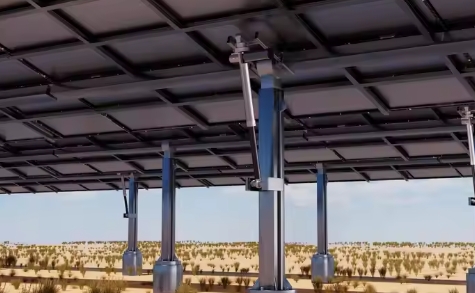

Con el rápido desarrollo de la ciencia y la tecnología, los actuadores lineales se utilizan cada vez más en diversas industrias y la sincronización de dos actuadores lineales se ha convertido en un vínculo clave para mejorar el rendimiento del sistema. Ya sea en el ámbito aeroespacial, el sistema de control de flaps de un avión implica el trabajo coordinado de múltiples actuadores lineales. O en equipos médicos de precisión, el control conjunto de robots quirúrgicos, la precisión de sincronización de dos actuadores lineales está directamente relacionada con la precisión y seguridad de las operaciones quirúrgicas.

Esto requiere que llevemos a cabo una investigación y exploración en profundidad, desde la selección de hardware hasta el control de software, desde la integración del sistema hasta la depuración en el sitio, para resolver el problema de sincronización de manera integral y garantizar que los actuadores lineales puedan funcionar de manera estable y eficiente. en una variedad de condiciones de trabajo complejas y brindar soporte técnico sólido para el desarrollo de la industria de fabricación de equipos de alta gama. Las siguientes son algunas guías para sincronizar dos actuadores lineales, para mostrarle qué es un actuador lineal, cómo funciona y soluciones.

1. ¿Qué es un actuador lineal?

Un actuador lineal es un dispositivo mecánico que convierte el movimiento giratorio (generalmente de un motor eléctrico) en movimiento lineal, permitiéndole empujar, tirar, levantar o posicionar un objeto en línea recta. Se utiliza ampliamente en maquinaria industrial, robótica, automatización de muebles y dispositivos médicos donde se requiere un movimiento lineal controlado.

2. ¿Cómo funciona un actuador lineal?

El funcionamiento de un actuador lineal depende de su tipo, pero el principio de funcionamiento básico implica convertir la energía rotacional en movimiento lineal. Estos son los tipos comunes y sus mecanismos de funcionamiento:

Actuador lineal eléctrico

Componentes: motor eléctrico, husillo o husillo de bolas y tuerca deslizante.

Cómo funciona: el motor hace girar el tornillo y la tuerca unida al tornillo se mueve a lo largo de su longitud; se produce movimiento lineal; La dirección se cambia invirtiendo la rotación del motor.

Usos: escritorios regulables, domótica, equipamiento industrial.

Actuador lineal hidráulico

Componentes: cilindro, pistón, fluido hidráulico y válvula de control.

Cómo funciona: el fluido hidráulico presurizado empuja un pistón en un cilindro y el movimiento del pistón produce una fuerza lineal, con la dirección controlada por el flujo del fluido.

Usos: maquinaria pesada, equipos de construcción (como excavadoras).

Actuadores lineales neumáticos

Componentes: Cilindro, pistón, aire comprimido y válvula.

Cómo funciona:

El aire comprimido ingresa al cilindro, moviendo el pistón linealmente; Los controles de flujo de aire cambian de dirección y velocidad.

Usos: Automatización, manipulación de materiales y robótica.

Actuadores lineales mecánicos (manuales)

Componentes: husillo, volante o engranaje.

Cómo funciona: Al girar manualmente una manija o un engranaje, se hace girar un tornillo; un tornillo mueve una tuerca o se desliza linealmente.

Usos: Piezas de máquinas ajustables, controles manuales.

Actuadores lineales piezoeléctricos

Componentes: Cristales piezoeléctricos y elementos mecánicos.

Cómo funciona: Aplicar voltaje a un material piezoeléctrico hace que se expanda o contraiga; esta expansión microscópica produce un movimiento lineal preciso.

Usos: Microscopios, dispositivos médicos y nanotecnología.

Factores clave de rendimiento

Capacidad de carga: El peso máximo que puede mover el actuador.

Velocidad: Qué tan rápido puede extenderse o retraerse el actuador.

Longitud de carrera: La distancia total que puede recorrer el actuador.

Ciclo de trabajo: la relación entre el tiempo de funcionamiento activo y el tiempo estático.

3. Guía de soluciones

Las soluciones de actuador lineal síncrono garantizan un movimiento suave, preciso y coordinado en aplicaciones que requieren control multieje. Estas son algunas de las soluciones más efectivas y confiables:

1. Actuadores lineales accionados por servomotor

Precisión: Alta precisión de retroalimentación de circuito cerrado.

Sincronización: Se pueden sincronizar varios actuadores utilizando un controlador compartido.

Aplicaciones: Robótica, maquinaria CNC y automatización.

2. Actuadores lineales de motor paso a paso con codificadores.

Rentable: Menor costo que los servos, pero con alta precisión.

Comentarios: Los codificadores ayudan a mantener la sincronización y evitar la pérdida de pasos.

Aplicaciones: impresoras 3D, sistemas transportadores y máquinas de embalaje.

3. Actuadores lineales integrados

Diseño todo en uno: el motor, el accionamiento y la electrónica de control están integrados en el actuador.

Cableado simplificado: Reduce la complejidad y mejora la confiabilidad.

Aplicaciones: Equipos médicos, automatización de laboratorios y uso industrial ligero.

4. Actuadores lineales accionados por tornillo (husillos de bolas/husillos)

Alta capacidad de carga: Ideal para aplicaciones pesadas.

Movimiento suave: los husillos de bolas tienen baja fricción y alta eficiencia.

Aplicaciones: Máquinas herramienta, prensas y líneas de montaje automatizadas.

5. Actuadores lineales accionados por correa

Movimiento rápido: rendimiento de alta velocidad y mayor alcance de recorrido.

Sincronización: múltiples actuadores pueden ser accionados por un sistema de correa compartido.

Aplicaciones: Manipulación de materiales, embalaje y sistemas de recogida y colocación.

6. Sistemas de actuación controlados por PLC

Controlador lógico programable (PLC): Proporciona sincronización avanzada a través de software.

Escalabilidad: integre fácilmente varios actuadores en un solo sistema.

Aplicaciones: Automatización industrial y control de procesos.

7. Sistemas de comunicación CANopen/EtherCAT

Sincronización en tiempo real: los protocolos de comunicación industriales permiten una coordinación precisa.

Flexibilidad: admite control multieje de larga distancia.

Aplicaciones: Robótica, sistemas transportadores y automatización a gran escala.

8. Configuración maestro-esclavo

Control directo: un actuador actúa como maestro y controla otros actuadores (esclavos) para un movimiento sincronizado.

Reparto de carga: Evita cargas desiguales y tensiones mecánicas.

Aplicaciones: Sistemas de elevación, plataformas ajustables y escenarios de teatro.

9. Integración de retroalimentación del sensor de carga

Control adaptativo: los sensores ajustan el movimiento del actuador basándose en la retroalimentación de la carga en tiempo real.

Protección: Prevenir sobrecarga y desalineación.

Aplicaciones: Camas médicas, estaciones de trabajo ergonómicas y puertas automáticas.

10. Sistema de sincronización de marchas personalizado

Enlace mecánico: engranajes o ejes conectan físicamente los actuadores para una perfecta sincronización.

Deriva cero: No se requiere sincronización eléctrica.

Aplicaciones: Maquinaria pesada, transportadores y sistemas de elevación sincrónicos.

Resumen

Los actuadores lineales son esenciales para tareas que requieren un movimiento lineal confiable y repetible, y brindan automatización, precisión y versatilidad para una variedad de industrias. La elección de la solución adecuada depende de los requisitos de la aplicación, como la capacidad de carga, la velocidad, la precisión y las condiciones ambientales. Esperamos que la comprensión anterior de qué es un actuador lineal, cómo funciona y las soluciones le resulte útil.

Un brazo robótico de precisión realiza operaciones de ensamblaje de alta precisión y los movimientos de sus distintas articulaciones deben estar altamente coordinados. Si los dos actuadores lineales clave no están sincronizados, es como uno rápido y otro lento cuando las manos de una persona realizan movimientos finos. No sólo no se puede completar la tarea de montaje precisa, sino que también puede provocar fallos o incluso daños en todo el sistema mecánico. Este tipo de asincronía es muy común en muchos escenarios de aplicaciones. Por ejemplo, en el sistema de transporte de papel de una imprenta grande, si los actuadores lineales de ambos lados no están sincronizados, el papel quedará torcido, arrugado y otros problemas afectarán seriamente la calidad de la impresión.

Preguntas frecuentes:

1. ¿Por qué necesitamos sincronizar dos actuadores lineales?

Existen principalmente las siguientes razones para sincronizar dos actuadores lineales: Primero, mejorar la precisión y estabilidad del sistema. Por ejemplo, en equipos de mecanizado de precisión, los actuadores sincronizados pueden garantizar la precisión del mecanizado de la pieza de trabajo; en segundo lugar, garantizar la distribución uniforme de la carga y evitar daños por sobrecarga a algunos actuadores debido a la asincronía del actuador; en tercer lugar, lograr movimientos coordinados complejos, como el movimiento coordinado de múltiples articulaciones de brazos robóticos.

2. ¿Cuáles son los escenarios de aplicación de la sincronización de actuadores lineales?

Los escenarios de aplicación son muy amplios e incluyen, entre otros: equipos de montaje y manipulación de materiales en líneas de producción de automatización industrial, como el control conjunto de brazos robóticos; sistemas de control de timón de avión y de retracción y extensión de flaps en el ámbito aeroespacial; accionamiento de articulaciones de robots quirúrgicos en dispositivos médicos; control del movimiento de la etapa de muestra en equipos de medición de precisión, etc.

3. ¿Qué equipos o componentes clave se necesitan en el control sincrónico?

Generalmente se requieren los siguientes dispositivos o componentes clave: sensores de posición de alta precisión, como escalas de rejilla, escalas magnéticas, etc., para la detección en tiempo real de la posición del actuador; controladores de alto rendimiento, como PLC, controladores de movimiento, etc., para procesar señales de retroalimentación y emitir instrucciones de control; controladores, para convertir instrucciones del controlador en señales de accionamiento del actuador; además, se requieren interfaces de comunicación confiables para lograr la transmisión de datos entre el controlador y el sensor y el controlador.

4. ¿Cómo medir la precisión de la sincronización?

La precisión de la sincronización se mide generalmente mediante los siguientes indicadores: precisión de la sincronización del desplazamiento, es decir, la desviación del desplazamiento de los dos actuadores durante el movimiento; precisión de sincronización de velocidad, que se refiere a la diferencia de velocidad entre los dos actuadores; Precisión de sincronización de aceleración, que indica si las aceleraciones de los dos actuadores son consistentes. El valor máximo o valor cuadrático medio de estos parámetros se utiliza generalmente para describir cuantitativamente la precisión de la sincronización. Cuanto menor sea el valor, mayor será la precisión de la sincronización.

5. ¿Qué debo hacer si hay una desviación cuando dos actuadores lineales están sincronizados?

Primero, debe verificar si el sensor funciona normalmente y eliminar el error de detección causado por la falla del sensor; en segundo lugar, verifique si la configuración de los parámetros del controlador y del controlador es correcta, como los parámetros PID, etc.; luego verificar si el propio actuador presenta fallas mecánicas, como pegado, desgaste, etc.; Si todo lo anterior es normal, puede considerar optimizar el algoritmo de control para mejorar la capacidad antiinterferencias y la adaptabilidad del sistema.
