Guía completa de actuadores lineales

En la automatización moderna y los dispositivos inteligentes, los actuadores lineales juegan un papel vital. Convierten energía en un movimiento lineal preciso, lo que lleva a una amplia gama de aplicaciones, desde maquinaria industrial hasta dispositivos domésticos inteligentes. Ya sea eléctrico, neumático o hidráulico, elegir el actuador correcto no solo afecta el rendimiento del equipo, sino que también determina la confiabilidad y eficiencia del sistema. Esta guía le brindará una comprensión integral de los tipos de actuadores lineales, parámetros técnicos clave, escenarios de aplicaciones y consejos de selección, ayudándole a tomar decisiones informadas y lograr resultados óptimos de la aplicación.

1. ¿Qué es un actuador lineal?

En pocas palabras, un actuador lineal es un dispositivo electromecánico que convierte la energía en movimiento mecánico lineal. Su función central es transformar la energía de entrada, ya sea energía eléctrica, presión hidráulica o presión neumática, en las acciones de empuje, tracción o posicionamiento lineal controlables (movimiento lineal / posicionamiento), lo que impulsa los sistemas mecánicos para realizar tareas según lo previsto.

A diferencia del movimiento rotativo, el movimiento lineal ocurre a lo largo de una ruta recta, lo que hace que sea más fácil lograr un alto control de precisión (control de precisión) y posicionamiento preciso. Por lo tanto, en la automatización industrial, la maquinaria de precisión y los sistemas inteligentes, los actuadores lineales se utilizan ampliamente. Por ejemplo, los brazos robóticos (brazo robótico) en las líneas de producción pueden usar actuadores lineales para realizar operaciones de agarre, manejo o ensamblaje; En los sistemas de tuberías, los actuadores pueden controlar las válvulas eléctricas para regular el flujo de fluido; En la automatización del hogar, se aplican en puertas automáticas, escritorios ajustables de altura o cortinas motorizadas, lo que permite un control automatizado conveniente.

Además, los actuadores lineales no solo pueden realizar acciones de empuje de un solo empuje, sino también lograr un posicionamiento de precisión continua. Combinado con sensores de posición / sensores de retroalimentación y un sistema de control, los actuadores pueden ajustar los movimientos basados ​​en la retroalimentación en tiempo real para lograr un control de circuito cerrado, asegurando acciones mecánicas suaves, confiables y repetibles.

En resumen, un actuador lineal es un dispositivo electromecánico clave que convierte eficientemente la energía en un movimiento lineal controlable, preciso y repetible, lo que lo convierte en un componente central indispensable en la automatización industrial moderna, los sistemas robóticos y los dispositivos inteligentes.

2. Principio de trabajo de actuadores lineales

En la automatización industrial y los equipos mecánicos, el principio de los actuadores lineales es el conocimiento fundamental. Un actuador lineal es un dispositivo que convierte la energía en un movimiento mecánico controlable, lo que permite que el equipo empuje, tire o coloque con precisión. Los diferentes tipos de actuadores tienen diferentes métodos de entrada y características operativas.

Hay tres tipos principales de actuadores lineales:

Actuadores lineales eléctricos:

Tome la corriente o el voltaje como entrada, use un motor para conducir un tornillo, engranaje u otro mecanismo de transmisión para lograr un movimiento lineal. Son adecuados para escenarios que requieren un control de desplazamiento preciso, como líneas de producción automatizadas o maquinaria de precisión.

Actuadores hidráulicos:

Use la presión líquida incompresible para convertir la energía del fluido en fuerza mecánica, proporcionando un alto empuje. Se usan comúnmente en maquinaria industrial, equipos de servicio pesado y maquinaria de construcción. Sus ventajas incluyen movimiento suave, potente y alta capacidad de carga.

Actuadores neumáticos:

Cuenta de respuesta rápida. Logran movimiento mediante el uso de aire comprimido para empujar pistones o varillas, adecuadas para operaciones livianas de alta velocidad, como ensamblaje automatizado, máquinas de clasificación o equipos de empaque.

Después de comprender los tipos básicos y las características operativas de los actuadores lineales eléctricos, hidráulicos y neumáticos, debemos considerar más profundamente cómo funcionan. Independientemente del tipo, los actuadores siempre consisten en varios componentes centrales: fuente de alimentación, cuerpo del actuador, carga mecánica y controlador. Estos componentes trabajan juntos para convertir la energía de entrada de manera efectiva y precisa en acción mecánica.

Fuente de alimentación:

La fuente de alimentación proporciona energía para impulsar el actuador. En los actuadores eléctricos, el motor es el núcleo para lograr el movimiento mecánico. La fuente de alimentación entrega electricidad al motor, cuya rotación impulsa el tornillo, el engranaje o el mecanismo de transmisión, convirtiendo con precisión la energía eléctrica en movimiento lineal. Este proceso determina el empuje, la velocidad y la precisión del posicionamiento del actuador, y es clave para la operación suave del sistema. Los inversores o controladores regulan aún más la entrada del motor, haciendo que el movimiento sea más estable y confiable. Aunque los actuadores hidráulicos dependen de las bombas hidráulicas y los actuadores neumáticos dependen del aire comprimido, el papel del motor en los actuadores eléctricos es el más prominente. Una fuente de alimentación estable y confiable y un motor de alta eficiencia son fundamentales para garantizar una respuesta rápida y un movimiento preciso, afectando directamente el rendimiento y la vida útil.

Cuerpo del actuador:

El cuerpo del actuador es la parte central donde la energía se convierte en movimiento lineal. Por lo general, contiene pistones, tornillos, engranajes u otros mecanismos de transmisión, que determinan la precisión de salida, la velocidad y la capacidad de carga. El diseño del cuerpo del actuador afecta directamente la estabilidad y la eficiencia del movimiento.

Carga mecánica:
la carga mecánica es el dispositivo objetivo impulsado por el actuador, como puertas, válvulas, toboganes o brazos robóticos. El peso y la resistencia de la carga determinan el empuje y la velocidad requeridos del actuador, así como la estabilidad general y la vida útil del sistema.

Controlador:
el controlador regula las señales de entrada para que el actuador funcione a velocidad, posición y fuerza preestablecida. En los sistemas de circuito cerrado, el controlador también ajusta las acciones basadas en la retroalimentación del sensor en tiempo real, asegurando un movimiento lineal preciso y estable al tiempo que evita la sobrecarga o el impacto.

3. Tipos de actuadores lineales

Los actuadores lineales se pueden dividir en tres categorías principales basadas en la energía impulsora y los principios de trabajo: actuador lineal eléctrico, actuador lineal hidráulico y actuador lineal neumático. Cada uno tiene características, aplicaciones y estructuras internas únicas.

1. Actuador lineal eléctrico

Un actuador eléctrico utiliza un motor para transmitir tornillos, engranajes o cinturones, convirtiendo con precisión la energía eléctrica en movimiento lineal. Ofrece alta precisión, fácil control y mantenimiento simple.

Los actuadores lineales eléctricos pueden dividirse aún más en:

Actuador de tornillo de plomo / tornillo de bola:

Se mueve linealmente a través de un tornillo y tuerca, adecuado para cargas medianas y pequeñas aplicaciones de alta precisión.

Actuador de estanterías y piñones:

Convierte el movimiento a través de la participación de Gear-Rack, adecuado para aplicaciones de carga larga y carga pesada.

Actuador impulsado por la correa:

Utiliza la transmisión de la correa sincrónica para un movimiento lineal rápido y de accidente cerebrovascular, a menudo aplicado en equipos de automatización livianos.

2. Actuador lineal hidráulico

Un actuador hidráulico utiliza una bomba hidráulica y presión líquida para conducir un pistón, logrando un movimiento lineal de alto empuje. Es adecuado para cargas pesadas y operación continua.

Los actuadores hidráulicos se pueden clasificar más a medida que:

Cilindro de rodillera / cilindro soldado:

Estructura resistente, adecuada para aplicaciones industriales de alta presión y carga pesada.

Cilindro de varilla de pistón:

El tipo más común, que transfiere el empuje a través de una varilla de pistón, personalizable en accidente cerebrovascular y diámetro.

Cilindro de trazo ajustable:

Permite el ajuste de la carrera máxima según sea necesario, adaptando de manera flexible a diferentes entornos de trabajo.

Cilindro de bloqueo:

Con bloqueo mecánico, utilizado para sujeción de carga o protección de seguridad.

3. Actuador lineal pneumático

Un actuador neumático utiliza aire comprimido para empujar pistones o varillas, lo que permite un movimiento lineal acomodado rápido y recíproco. Para resaltar las características de la aplicación, los actuadores neumáticos pueden clasificarse por estructura y movimiento:

Cilindro sin barra:

El pistón impulsa la carga directamente a través de la fuerza magnética o un control deslizante, adecuado para escenarios de accidente cerebrovascular largo y limitados con espacio.

Cilindro guiado / cilindro de varilla guiado:

Con barras de guía o controles deslizantes para garantizar un movimiento suave, adecuado para aplicaciones con grandes fuerzas laterales.

Cilindro compacto / mini cilindro:

Pequeño y liviano, adecuado para equipos de automatización de carga de luz, limitada espacial.

4. Advantimientos de los actuadores lineales eléctricos

En la automatización industrial moderna, los sistemas de robótica y los dispositivos inteligentes, los actuadores lineales eléctricos reemplazan gradualmente a los actuadores hidráulicos tradicionales y a los actuadores neumáticos debido a sus múltiples ventajas.

Alta precisión y repetibilidad

Los actuadores eléctricos, impulsados ​​por servomotores o motores paso a paso, utilizan tornillos de plomo / tornillos de bola o mecanismos de bastidores. Combinados con sensores de posición y control de circuito cerrado, pueden lograr la precisión de posicionamiento a nivel de micras y la repetibilidad, lo que los hace ideales para ensamblaje de precisión, fabricación de semiconductores y equipos de medición de alta precisión. En contraste, los sistemas hidráulicos y neumáticos son limitados en la precisión de posicionamiento y la repetibilidad debido a la compresibilidad de fluidos o gases y retrasos en la tubería.

Control programable e inteligente

Los actuadores eléctricos son fáciles de integrar con PLC, DCS o Ethernet industrial, lo que permite el control basado en software de accidente cerebrovascular, velocidad, aceleración y par. Los usuarios pueden ajustar rápidamente los parámetros de movimiento para lograr perfiles de movimiento complejos y operaciones inteligentes. En comparación, los actuadores hidráulicos o neumáticos generalmente dependen de los ajustes de la válvula mecánica o las válvulas proporcionales, que ofrecen flexibilidad y precisión limitadas.

Alta eficiencia energética y bajo mantenimiento

Los actuadores eléctricos convierten directamente la energía eléctrica en energía mecánica con eficiencias de más del 80%. No requieren aceite hidráulico ni aire comprimido, lo que resulta en un menor consumo de energía y un mantenimiento más simple. Los sistemas hidráulicos dependen de bombas, tuberías y fluidos hidráulicos, que introducen pérdidas de energía y riesgos de fuga. Los sistemas neumáticos están limitados por la baja eficiencia del aire comprimido y conducen a mayores costos operativos a largo plazo. En contraste, los sistemas eléctricos no solo ahorran energía, sino que también reducen los costos de frecuencia de mantenimiento y tiempo de inactividad.

Adaptabilidad ambiental

Los actuadores eléctricos eliminan los riesgos de fuga de aceite hidráulico o fugas de gas, lo que los hace adecuados para entornos con requisitos de limpieza estrictos, como salas limpias, dispositivos médicos y procesamiento de alimentos. Además, con la protección adecuada con clasificación IP, los actuadores pueden soportar entornos húmedos, polvorientos o corrosivos, asegurando una operación estable a largo plazo.

Respuesta dinámica y fuerza controlable

Con el apoyo de motores de alto rendimiento y controladores de motor/accionamientos de servomotor, los actuadores eléctricos ofrecen una alta respuesta dinámica, control de fuerza/empuje preciso y perfiles de velocidad personalizables. Esto los hace muy adecuados para la reciprocidad de alta frecuencia, el posicionamiento de precisión y los movimientos de trayectoria complejos. En contraste, los sistemas hidráulicos y neumáticos están limitados por la inercia y la compresibilidad de fluidos, que limitan su velocidad de respuesta y capacidades de control de fuerza.

5. Cómo elegir el actuador lineal correcto

Seleccionar el actuador lineal derecho es esencial para garantizar el funcionamiento eficiente y confiable de un sistema mecánico. Los diferentes tipos de actuadores varían significativamente en los métodos de empuje, accidente cerebrovascular, velocidad, precisión y control, por lo que deben considerarse múltiples factores durante el proceso de selección.

Capacidad de empuje y carga

El primer paso es definir la carga mecánica y el empuje requerido. Los actuadores lineales eléctricos, alimentados por servomotores o motores paso a paso, pueden ofrecer un empuje preciso, haciéndolos adecuados para cargas de mediana a luz y posicionamiento de alta precisión. Los actuadores lineales hidráulicos pueden proporcionar un empuje muy alto, lo que los hace ideales para cargas pesadas y aplicaciones de servicio continuo. Los actuadores lineales neumáticos son los más adecuados para cargas livianas y un movimiento recíproco rápido.

Al seleccionar, el empuje máximo del actuador debe ser mayor que la capacidad de carga requerida, con un margen de seguridad adicional de 20-30% para garantizar la estabilidad a largo plazo. Para aplicaciones que requieren un mayor empuje o un manejo de carga pesada, como ajuste de lecho médico, equipos industriales pesados ​​o sistemas de automatización de alta carga, un actuador eléctrico de alto empalme como Jiecang JC35B8 es una opción adecuada. Puede entregar hasta 6,000n de impulso potente mientras se mantiene un diseño compacto y una alta calificación de protección, asegurando un rendimiento estable incluso en entornos exigentes.

Accidente cerebrovascular y velocidad

La longitud del trazo de un actuador determina el rango de viaje máximo de la carga. Los actuadores eléctricos son adecuados para el posicionamiento preciso, aunque su velocidad puede ser limitada por los golpes más largos. Los actuadores hidráulicos y neumáticos, por otro lado, pueden lograr movimientos de alta velocidad y larga accidente cerebrovascular, lo que los hace adecuados para el manejo de la línea de producción o el ensamblaje automatizado. Los requisitos de velocidad deben evaluarse en función de la aplicación: las operaciones alternativas de alta frecuencia exigen una respuesta dinámica rápida, mientras que las tareas de ensamblaje de precisión o posicionamiento enfatizan la estabilidad y la suavidad.

Precisión y repetibilidad

Las aplicaciones que requieren alta precisión imponen demandas estrictas en la precisión de posicionamiento. Los actuadores eléctricos, equipados con sensores de control y de posición de circuito cerrado, pueden lograr una precisión a nivel de micras y una excelente repetibilidad, lo que los hace ideales para armas robóticas, equipos de semiconductores o plataformas de laboratorio. Por el contrario, los actuadores hidráulicos y neumáticos están inherentemente limitados en la precisión y repetibilidad de posicionamiento debido a la compresibilidad de fluidos y gases.

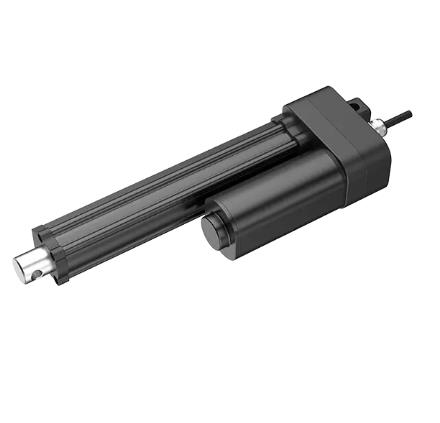

En entornos de alta precisión, el Jiecang JC35W5 demuestra ventajas significativas. Cuenta con un interruptor de límite electrónico incorporado y un sistema de retroalimentación de sensor de doble pasillo opcional, asegurando un posicionamiento preciso y un funcionamiento repetible durante la extensión y retracción de la varilla de empuje. Estas capacidades hacen del JC35W5 una opción excepcional para las aplicaciones que exigen un control preciso, como el ajuste de la cama médica, los sistemas de elevación de muebles inteligentes y el manejo de precisión en la automatización industrial.

Método de control

El método de elección del control debe alinearse con los requisitos del sistema de automatización. Los actuadores eléctricos se pueden integrar fácilmente con PLC (controladores lógicos programables), DC (sistemas de control distribuido) o Ethernet industrial, lo que permite un control totalmente programable de accidente cerebrovascular, velocidad, aceleración y par. Por el contrario, los actuadores hidráulicos y neumáticos generalmente dependen de válvulas proporcionales o dispositivos de ajuste mecánico, que ofrecen una flexibilidad relativamente menor.

Entorno operativo y calificación IP

Las condiciones ambientales tienen un impacto directo en la vida útil del actuador. Los actuadores eléctricos se pueden diseñar con diferentes clasificaciones de IP, haciéndolos adecuados para entornos húmedos, polvorientos o corrosivos. Los sistemas hidráulicos deben evitar la fuga de aceite, mientras que los sistemas neumáticos dependen del suministro de aire limpio y estable. Para condiciones extremas, como las altas temperaturas, la humedad o la vibración, se deben priorizar los activadores con una mayor resistencia ambiental.

Eficiencia energética y mantenimiento

Los actuadores eléctricos convierten la energía eléctrica directamente en energía mecánica, logrando una alta eficiencia (> 80%) con bajos requisitos de mantenimiento. Los sistemas hidráulicos requieren reemplazo regular de aceite y monitoreo de la estación de bomba, mientras que los sistemas neumáticos sufren pérdidas de energía debido a fugas de aire, lo que lleva a un mayor consumo general. Dependiendo de la frecuencia de uso del equipo y la capacidad de mantenimiento, es esencial seleccionar una solución de eficiencia energética y estable.

Costo y ROI

Más allá del rendimiento, se deben considerar los factores económicos, incluida la inversión inicial, los costos de instalación y los gastos operativos a largo plazo. Mientras que los actuadores eléctricos generalmente tienen un costo inicial más alto, su alta eficiencia y su bajo mantenimiento dan como resultado costos operativos reducidos con el tiempo. En contraste, los sistemas hidráulicos y neumáticos pueden ofrecer costos iniciales más bajos, pero implican mayores gastos a largo plazo debido al consumo y mantenimiento de energía. Calcular el retorno de la inversión (ROI) ayuda a determinar la solución más rentable.

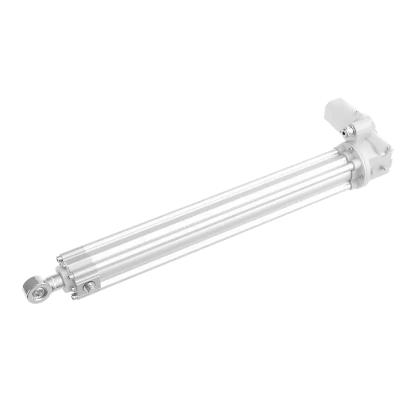

Con energía solar

Los sistemas con energía solar a menudo funcionan con voltaje y corriente limitadas, por lo que los actuadores deben ofrecer una alta eficiencia energética y mantener la salida de empuje y el posicionamiento preciso en condiciones de baja potencia. Esto hace que los actuadores lineales eléctricos sean mucho más adecuados que los sistemas hidráulicos o neumáticos, ya que la hidráulica requiere estaciones de bomba y neumática dependen del aire comprimido, tanto poco prácticos para los sistemas solares independientes.

En este contexto, se desarrolló el Jiecang Diseñado específicamente para aplicaciones solares, este actuador lineal eléctrico de alto rendimiento combina una alta capacidad de carga con una resistencia meteorológica sobresaliente. Se usa ampliamente en sistemas de seguimiento fotovoltaico, dispositivos de sombreado inteligente y otros escenarios de automatización que requieren una alta protección de IP y un control de movimiento preciso. JC35SA16 .

6. Categorías de actuadores lineales eléctricos

Por voltaje de suministro

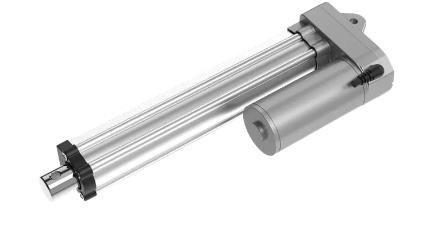

Actuadores de bajo voltaje: típicamente operando a 12 V o 24 V CC, estos actuadores se utilizan ampliamente en sistemas solares, muebles inteligentes y dispositivos médicos. Se caracterizan por alta seguridad, fácil instalación y rendimiento confiable.

Un producto representativo en esta categoría es el Jiecang JC35FA8 , que admite la entrada de 12 V o 24 V CC y ofrece un rango de empuje de 120-1,500N. Viene con retroalimentación opcional del sensor de pasillo o un potenciómetro para un posicionamiento preciso, mientras que su clasificación de protección IP66 garantiza un funcionamiento estable incluso en ambientes húmedos o polvorientos. Esto hace que el JC35FA8 sea particularmente adecuado para aplicaciones como camas médicas, equipos de enfermería y sistemas de muebles inteligentes.

Actuadores de alto voltaje

Los actuadores de alto voltaje (p. Ej., 110V o 220V de CA) están diseñados para automatización industrial, maquinaria de servicio pesado y sistemas de control a gran escala, y pueden alimentarse directamente del suministro de la red.

Por longitud de trazo

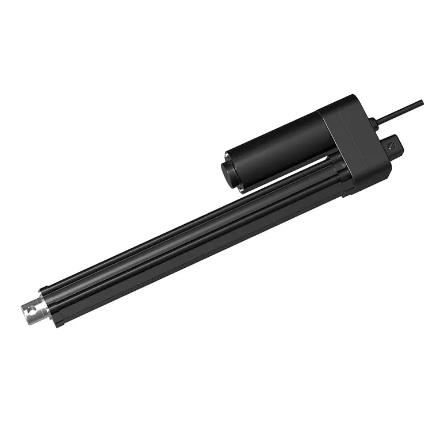

Actuadores de trazo corto: cuando el espacio de instalación es limitado o solo se requiere un trazo corto, un actuador de trazo corto se convierte en la opción ideal. Por lo general, con trazos de menos de 100 mm, estos actuadores son adecuados para ajustes de precisión y diseños compactos.

Un ejemplo típico es el Jiecang JC35FA21 , que ofrece un rango de carrera personalizable de 50-170 mm, admite una capacidad de carga de 1–3kn e integra la retroalimentación del sensor de pasillo para un posicionamiento preciso. Con su índice de protección IP67, el JC35FA21 garantiza un rendimiento confiable en entornos exigentes, por lo que es un excelente ajuste para equipos médicos, muebles inteligentes y aplicaciones de automatización industrial donde el espacio está restringido.

Actuadores de accidente cerebrovascular mediano/largo

Los actuadores de accidente cerebrovascular mediano/largo ofrecen accidentes cerebrovasculares de hasta 400 mm o más, lo que los hace ideales para sistemas de seguimiento de fotovoltaicos solares, escritorios ajustables al altura y aplicaciones de automatización industrial.

Actuadores telescópicos o de múltiples etapas

Los actuadores telescópicos o de múltiples etapas cuentan con un diseño de varilla de múltiples sección que permite largos golpes dentro de espacios de instalación limitados. Se usan comúnmente en camas médicas, puertas automáticas y dispositivos ajustables.

Por método de montaje

Montaje de altavos de varilla:

El actuador se conecta a la carga a través del extremo de la barra, adecuado para empujar, tirar o elevar las operaciones.

Montaje de base:

El cuerpo del actuador se fija a través de la base, ideal para aplicaciones estacionarias de conducción lineal.

Montaje de pinza / riel:

Utilizado en posicionamiento de precisión guiado o sistemas basados ​​en riel, mejorando la estabilidad en movimiento lineal.

Por características funcionales

Actuadores de precisión:

Equipado con control de circuito cerrado, sensores de pasillo o potenciómetros, adecuados para robótica, dispositivos médicos y equipos de semiconductores.

Actuadores de alto empuje:

Capaz de entregar 3,000–6,000n o más empuje, ideal para maquinaria industrial de servicio pesado y camas médicas.

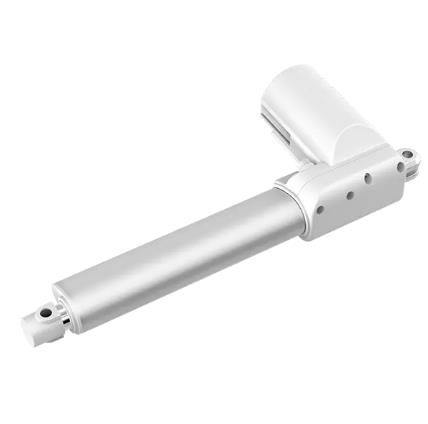

Actuadores de bajo ruido:

Con niveles de ruido de ≤50dB, estos actuadores son adecuados para entornos de hogar, oficina o médicos.

Un modelo representativo es el actuador lineal eléctrico Funciona con un ruido mínimo, ofreciendo un rendimiento sin problemas sin alterar la experiencia del usuario. El JC35L29 admite una entrada de 24 V, proporciona hasta 8,000 N de empuje dinámico y 4,000 N de atracción estática, y tiene una calificación máxima de protección IPX6, asegurando un rendimiento confiable en entornos húmedos o polvorientos. Su accidente cerebrovascular varía de 50 mm a 250 mm, y los sistemas de retroalimentación opcional mejoran la precisión del posicionamiento y la confiabilidad operativa. Jiecang JC35L29 , diseñado para aplicaciones que requieren operaciones tranquilas y confiables.

Actuadores al aire libre o con clasificación de IP

Los actuadores al aire libre o con clasificación IP cuentan con protección contra agua, polvo y corrosión (por ejemplo, IP65, IP66, IP67), lo que los hace adecuados para los sistemas de seguimiento solar y otras aplicaciones de automatización al aire libre.

7. Métodos de instalación y pautas de seguridad para actuadores lineales

Pasos de instalación

Identificar el tipo de montaje

Antes de la instalación, elija el método de montaje apropiado basado en la aplicación. El montaje de la varilla es adecuado para las operaciones de empuje/extracción o elevación (por ejemplo, camas de hospital o muebles inteligentes), mientras que el montaje base es ideal para aplicaciones estacionarias en automatización industrial. El método de instalación correcto es fundamental para garantizar la estabilidad y la vida útil del actuador.

Prepare sujetadores
seleccionados, tuercas o alfileres que coincidan con los agujeros de montaje del actuador. Para aplicaciones de alta carga o de golpes largos, use pernos de alta resistencia o agentes de bloqueo de rosca para evitar aflojamiento debido a la vibración.

Soporte de montaje seguro
Asegúrese de que la superficie de montaje sea plana y rígida. Para actuadores de larga duración o de servicio pesado, agregue una riel de guía o una varilla de soporte para absorber las cargas laterales, reducir el desgaste y extender la vida útil del actuador.

Permita que la autorización de seguridad
deje un búfer o una parada mecánica en el extremo del trazo para evitar colisiones. Se recomienda una autorización de aproximadamente 1–2 mm para acomodar la expansión térmica o ligeros desalineamientos.

Conecte la carga
alinee la varilla o base del actuador con el eje de carga para evitar cargas laterales. Para aplicaciones de servicio pesado, use una articulación de bola o una articulación universal para reducir aún más la fuerza lateral.

Las conexiones eléctricas y de control
siguen estrictamente el manual de cableado para garantizar la transmisión estable de potencia y señal. Para los actuadores con comentarios (por ejemplo, sensores de pasillo, potenciómetros), garantice conexiones seguras y bien protegidas.

La puesta en marcha y las pruebas
realizan una prueba sin carga primero, verificando la extensión/retracción suave sin ruido anormal o vibración. Luego, pruebe bajo carga, asegurando que los interruptores límite o la retroalimentación de circuito cerrado funcionen correctamente.

Notas clave

Asegure superficies de montaje planas y sólidas.

Use sujetadores con suficiente fuerza y ​​aplique el bloqueo de hilo si es necesario.

Agregue los rieles/soportes de guía para uso largo o de alta carga.

Mantenga la carga alineada con el eje del actuador.

Deje el espacio del búfer en los extremos de trazo.

Asegúrese de cableado correcto y estable.

Prueba descargada antes de la operación de carga completa.

Consejos de seguridad

Nunca exceda la capacidad de empuje o carga nominal.

Use actuadores con clasificación IP65/IP66/IP67 en entornos húmedos o exteriores.

Evite las cargas laterales para evitar la flexión y el uso desigual.

Realice inspecciones regulares de sujetadores, guías y sistemas de retroalimentación.

8. Estudios de casos y aplicaciones de la industria

Después de comprender los principios del actuador, las clasificaciones, la precisión y las características de empuje, está claro que las diferentes industrias tienen requisitos únicos: algunos priorizan la seguridad de bajo voltaje y la operación tranquila, mientras que otras exigen un alto empuje y un golpe largo. A continuación hay cuatro campos de aplicación representativos:

Aplicaciones de la industria de oficina inteligente

En los lugares de trabajo modernos, los actuadores lineales se usan ampliamente en escritorios ajustables al altura, tablas de conferencias de elevación eléctrica y estaciones de trabajo multifuncionales. Con actuadores de bajo ruido y alta precisión, los escritorios pueden moverse suavemente mientras cumplen con los estándares de diseño ergonómico.

Aplicaciones típicas:

Los empleados pueden cambiar fácilmente entre puestos sentados y de pie.

Las tablas de conferencia se pueden ajustar rápidamente para diferentes escenarios.

Ventajas y consejos de selección:

Use actuadores de bajo voltaje de 12 V/24 V CC para la seguridad.

Los diseños de bajo ruido (≤50dB) mantienen un ambiente de trabajo tranquilo.

Los sensores o potenciómetros opcionales permiten un control de posición preciso y el levantamiento sincronizado.

Aplicaciones de la industria de la salud

En la atención médica, los actuadores se utilizan en camas de hospitales eléctricos, camas de enfermería, mesas operativas y dispositivos de rehabilitación. Estas aplicaciones exigen un alto empuje, posicionamiento preciso y confiabilidad.

Aplicaciones típicas:

Las camas de hospital ajustan los ángulos de la cabeza y las piernas para mejorar la comodidad del paciente.

Los dispositivos de rehabilitación ayudan con el movimiento lineal controlado para la terapia.

Ventajas y consejos de selección:

Elija actuadores con protección IP66/IP67 para entornos hospitalarios.

Los modelos de alto empequeño (p. Ej., JC35B8) apoyan el peso del paciente y las cargas de la cama.

El control de circuito cerrado garantiza la precisión y la repetibilidad a nivel de micras.

El rendimiento de bajo ruido crea un ambiente médico tranquilo.

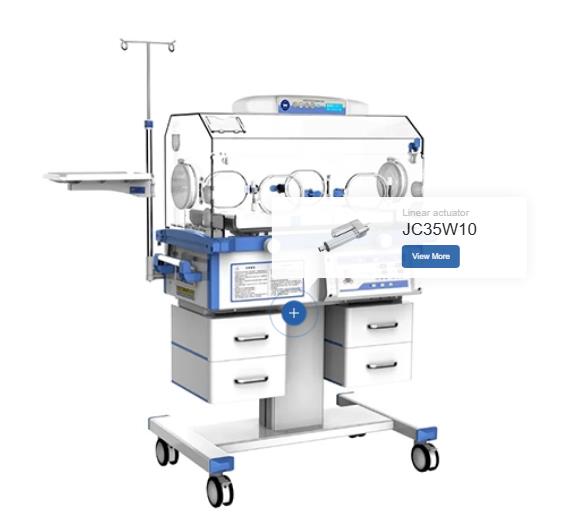

Un caso notable es la incubadora infantil, donde los actuadores juegan un papel fundamental. La incubadora proporciona bebés prematuros o bajo peso con un ambiente cálido, húmedo y estable. Los actuadores lineales controlan con precisión la temperatura, la humedad y la concentración de oxígeno, lo que garantiza condiciones de crecimiento óptimas.

Por ejemplo, el actuador lineal eléctrico Jiecang JC35W10 se usa ampliamente en incubadoras. Con un alto empuje y una protección robusta, garantiza una operación estable en condiciones exigentes. Su posicionamiento preciso permite ajustes de parámetros precisos, mejorando directamente la calidad de la atención neonatal. Además, los actuadores pueden ajustar la altura y el ángulo de la incubadora, facilitando el acceso al cuidador. El consumo de bajo ruido y de baja potencia mejora aún más la usabilidad y la seguridad.

Aplicaciones inteligentes de la industria del hogar

En aplicaciones de hogar inteligentes, los actuadores lineales se utilizan principalmente en cortinas automatizadas, televisores elevables, camas ajustables y muebles multifuncionales. Al habilitar el movimiento impulsado por electricidad, optimizan el uso del espacio y traen automatización a la vida diaria, haciendo que la vida sea más conveniente y cómoda.

Aplicaciones típicas:

Cortinas automatizadas que se abren o cierran según la iluminación o el tiempo, ahorrando energía al tiempo que garantiza la privacidad.

Los televisores elevables o los muebles ocultos que se pueden almacenar cuando no están en uso, mejorando la seguridad y la estética de los espacios de vida.

Ventajas y consejos de selección:

Los actuadores de bajo voltaje aseguran la seguridad en los ambientes domésticos, reduciendo el riesgo de descarga eléctrica.

Los actuadores de golpe corto son ideales para diseños de muebles con restricciones espaciales.

La operación de bajo ruido los hace particularmente adecuados para habitaciones o salas de estar.

Se puede integrar con sistemas de control inteligentes para operación remota o automatizada.

Aplicaciones de la industria de la automatización industrial

En la automatización industrial, los actuadores lineales se centran en el alto empuje, la larga vida útil y la alta precisión. Se aplican ampliamente en líneas de producción automatizadas, equipos de ensamblaje, sistemas de manejo de logística y seguimiento solar.

Aplicaciones típicas:

Push -Pull o Lifting Actions en líneas de producción automatizadas para mejorar la eficiencia del ensamblaje.

Logística y sistemas de manejo de materiales para mover o clasificar bienes.

Sistemas de seguimiento solar que ajustan los ángulos de panel para maximizar la salida de energía.

Ventajas y consejos de selección:

Los actuadores de alto empuje apoyan las operaciones de servicio pesado.

Los actuadores de accidente cerebrovascular o telescópico son adecuados para movimientos a gran escala.

El control de circuito cerrado y la integración del sensor permiten un posicionamiento preciso y la repetibilidad.

La alta protección con clasificación IP (IP66/IP67) garantiza la durabilidad en ambientes exteriores, húmedos o polvorientos.

Aplicación en maquinaria agrícola

Con el rápido desarrollo de la mecanización agrícola, los actuadores lineales se han convertido en una tecnología clave para mejorar la agricultura de precisión y la eficiencia operativa en los extensores de fertilizantes. Estas máquinas, utilizadas para distribuir uniformemente fertilizantes, afectan directamente el crecimiento de los cultivos y la calidad del suelo. Los métodos de propagación tradicionales a menudo dependen de la operación manual, lo que lleva a una distribución desigual, desechos de fertilizantes y preocupaciones ambientales. La adopción de actuadores lineales proporciona un mayor grado de automatización y control de precisión.

Roles clave de los actuadores lineales en los repartidores de fertilizantes:

Control preciso de fertilizantes: al ajustar con precisión la apertura de los discos de propagación, los actuadores regulan la cantidad de fertilizante dispensado, minimizando los desechos. （Por ejemplo, JC35FA32 )

Operación automatizada: Integrado con GPS y datos de tareas, los actuadores ajustan automáticamente el ancho y el ángulo de extensión, mejorando la precisión y la eficiencia.
Productividad mejorada: los sistemas de control automatizados reducen la mano de obra manual, mejorando la consistencia y la eficiencia general de la operación del campo.

9. ¿Por qué elegir Jiecang?

Desde nuestro establecimiento en 2000, nos hemos dedicado a la investigación, desarrollo, fabricación y ventas de sistemas de accionamiento lineal. Con una innovación continua y una profunda experiencia técnica, hemos obtenido más de 900 patentes, cubriendo tecnologías centrales como el control de ruido del motor, la transmisión de engranajes y el control de trazo. Nuestros tres centros Randd y más de 500 ingenieros colaboran con universidades líderes, incluida la Universidad de Shanghai Jiao Tong y la Universidad de Zhejiang, impulsando el avance tecnológico y la entrega de soluciones de actuadores lineales confiables y de alto rendimiento para diversas aplicaciones.

Por el lado de la fabricación y el suministro, hemos construido una red global de producción y servicios, con nueve bases de producción ubicadas en China, Estados Unidos, Malasia, la República Checa, Austria y otras regiones. Equipado con instalaciones avanzadas, como líneas de corte automatizadas, sistemas de láser robóticos y líneas de recubrimiento en polvo, nuestra red garantiza una entrega eficiente y una calidad consistente del producto. Nuestras operaciones están certificadas bajo ISO9001, ISO14001 e ISO/IEC27001, mientras que nuestros productos tienen múltiples certificaciones internacionales, incluidas UL, CE, ROHS, SAA, PSE y KC, cumplen con los variados requisitos de los mercados globales.

Gracias a nuestros productos confiables y una amplia red de servicios, nos hemos ganado la confianza de empresas de renombre mundial como Google, Microsoft, Apple y Amazon. Nuestros actuadores se utilizan ampliamente en el consultorio inteligente, la atención médica y las aplicaciones de automatización del hogar. Con subsidiarias en los Estados Unidos, Alemania, Japón, India y más allá, brindamos soporte técnico oportuno y servicio postventa, al tiempo que buscamos colaborar con más socios para garantizar el éxito del proyecto.

Conclusión

Los actuadores lineales son un componente indispensable de la tecnología moderna y los sistemas de automatización, impulsando los movimientos precisos y las operaciones mecánicas. Al comprender los diferentes tipos de actuadores, sus parámetros clave y cómo seleccionar el modelo correcto, los usuarios pueden optimizar el rendimiento y cumplir con los requisitos únicos de sus aplicaciones.

Esperamos que al explorar los actuadores lineales encuentre la misma profundidad y emoción que hacemos, especialmente al elegir el actuador más adecuado para sus proyectos. Si tiene alguna pregunta o enfrenta desafíos para seleccionar el actuador correcto, no dude en comunicarse con nosotros. Con nuestra experiencia y experiencia, estamos listos para proporcionar orientación y apoyo profesional para ayudar a sus aplicaciones a tener éxito.

Preguntas frecuentes del actuador lineal

1. ¿Cuál es el ruido de funcionamiento típico de un actuador lineal?

El ruido de operación depende del tipo de unidad y el sistema de transmisión interna. Los actuadores eléctricos de alta calidad generalmente operan por debajo de 50 dB en condiciones sin carga, lo que los hace adecuados para entornos sensibles al ruido.

2. ¿Pueden funcionar los actuadores lineales en entornos extremos?

Sí. Algunos actuadores están diseñados para soportar temperaturas altas/bajas, humedad o ambientes polvorientos. Su nivel de protección (por ejemplo, IP54, IP65) se puede seleccionar para garantizar un rendimiento confiable a largo plazo.

3. ¿Los actuadores lineales admiten el control de retroalimentación?

Sí. Muchos actuadores están equipados con sensores de posición o codificadores, lo que permite un control de circuito cerrado para un posicionamiento preciso y precisión de movimiento, ideal para sistemas de automatización complejos.

4. ¿Cómo puedo extender la vida útil de un actuador lineal?

Realice inspecciones regulares de componentes de unidad, guías y sistemas de lubricación. Mantenga el medio ambiente limpio, evite las condiciones de sobrecarga y garantice un mantenimiento adecuado para extender significativamente la vida útil.

5. ¿Cuáles son los métodos de instalación comunes para los actuadores lineales?

Las opciones de montaje incluyen montaje en la base, montaje lateral o montaje de soporte delantero/trasero. La elección depende de las limitaciones de espacio y los requisitos de carga, asegurando un movimiento estable y seguro.
