Actuador lineal: la guía completa para comprender el actuador lineal

Si alguna vez se preguntó: '¿Qué es un actuador lineal?' o está investigando cómo seleccionar el actuador lineal eléctrico adecuado para su proyecto, ha llegado a la página correcta. Esta guía completa desglosa todo lo que necesita saber sobre los actuadores lineales, desde definiciones básicas y principios de funcionamiento hasta tipos, aplicaciones, tamaños y errores comunes. Si es un aficionado, un ingeniero o un entusiasta de la automatización del hogar, esta guía le brindará los conocimientos necesarios para elegir, instalar y mantener actuadores lineales con confianza.

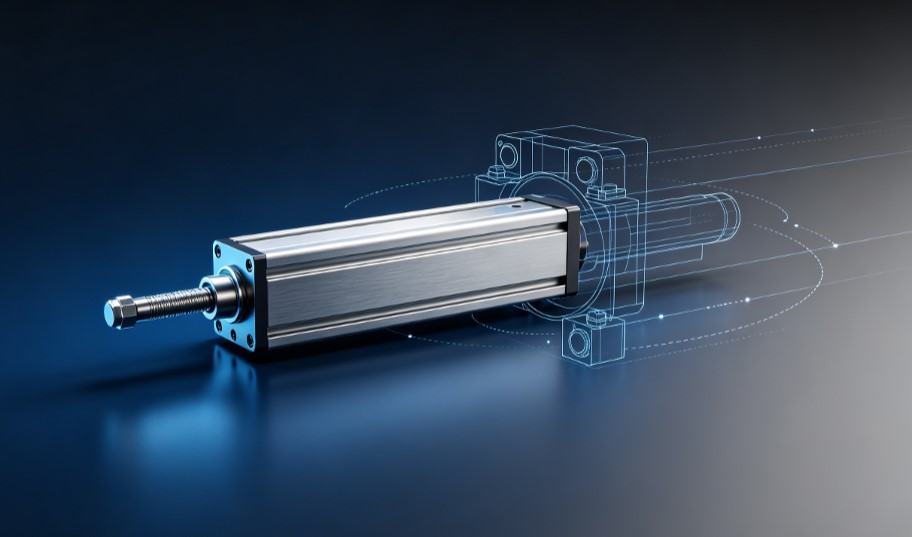

¿Qué es un actuador lineal?

Un actuador lineal es un dispositivo mecánico que convierte la energía, más comúnmente de un motor eléctrico, en movimiento controlado en línea recta (lineal). A diferencia de los actuadores giratorios que producen movimiento circular, los actuadores lineales mueven objetos hacia adelante y hacia atrás (empujar y tirar) a lo largo de un solo eje.

En esencia, un actuador lineal eléctrico utiliza un motor (CA o CC), un sistema de reducción de engranajes y un tornillo de avance para generar un movimiento lineal preciso. Este movimiento de empujar y tirar permite a los actuadores levantar, bajar, deslizar, inclinar o ajustar objetos con solo presionar un botón.

¿Cómo funciona un actuador lineal eléctrico?

Un actuador lineal eléctrico transforma el movimiento de rotación de un motor eléctrico en movimiento rectilíneo a través de una cadena mecánica simple y confiable. Aquí está el proceso paso a paso:

1.Un motor eléctrico de CA o CC genera potencia rotacional.

2.Una caja de cambios reduce la velocidad de rotación del motor al tiempo que aumenta el par, lo que permite que el actuador produzca una mayor fuerza.

3. El sistema de engranajes impulsa un tornillo de avance (generalmente un tornillo de avance ACME para mayor durabilidad) para que gire a lo largo de su eje.

4. Una tuerca fijada a la varilla del actuador se desplaza a lo largo de las roscas del tornillo de avance.

5.A medida que el tornillo gira, la tuerca se mueve hacia adelante o hacia atrás, empujando o tirando de la varilla para crear un movimiento lineal.

6. Los interruptores de límite incorporados detienen el motor automáticamente cuando la varilla alcanza la extensión o retracción completa, evitando daños.

Este sencillo mecanismo hace que los actuadores lineales eléctricos sean extremadamente versátiles. Se destacan en la automatización de las '3 D' (tareas sucias, aburridas o peligrosas) y al mismo tiempo mejoran la comodidad en la vida cotidiana, desde elevadores de televisores y escritorios de altura ajustable hasta la automatización de electrodomésticos de cocina.

En comparación con las alternativas hidráulicas y neumáticas, los actuadores lineales eléctricos no requieren bombas, mangueras ni sistemas de aire comprimido, lo que los hace más fáciles de instalar, más eficientes energéticamente y con menor mantenimiento.

Tipos clave de actuadores lineales

Si bien todos los actuadores lineales producen un movimiento en línea recta, se construyen diferentes diseños para casos de uso específicos, limitaciones de espacio y requisitos de carga. A continuación se muestran las tres categorías más comunes de actuadores lineales eléctricos.

Actuadores lineales eléctricos estándar

Los actuadores lineales estándar son el tipo más utilizado y cuentan con una varilla de una sola etapa y una longitud de carrera fija. Están disponibles en una amplia gama de índices de fuerza, longitudes de carrera y velocidades, lo que los hace adecuados para la mayoría de las aplicaciones de uso general, desde maquinaria industrial hasta proyectos de automatización del hogar.

Columnas elevadoras (actuadores lineales telescópicos)

Una columna de elevación es un tipo especializado de actuador lineal diseñado para longitudes de carrera extendidas y alta estabilidad vertical. Cuenta con múltiples etapas telescópicas que se extienden significativamente más que un actuador estándar y al mismo tiempo se colapsan en una forma muy compacta.

A diferencia de los actuadores lineales tradicionales, las columnas elevadoras incluyen guías lineales integradas que proporcionan una excelente resistencia a las cargas laterales. Esto los convierte en la opción ideal para escritorios, estaciones de trabajo y equipos médicos de altura ajustable donde la estabilidad bajo cargas desplazadas es fundamental.

Microactuadores lineales

Los microactuadores lineales son versiones compactas y miniaturizadas de actuadores lineales estándar, diseñados para aplicaciones de pequeña escala y espacios de instalación reducidos. Con carreras que suelen oscilar entre 10 mm y 100 mm, destacan en tareas precisas y de baja fuerza, como ajustar componentes electrónicos, abrir pequeñas escotillas o alimentar animatrónicos. Debido al tamaño más pequeño de su motor, su fuerza de salida es menor que la de los actuadores de tamaño completo.

Actuadores lineales eléctricos versus sistemas hidráulicos y neumáticos

El movimiento lineal se puede lograr con sistemas eléctricos, hidráulicos o neumáticos, pero los actuadores lineales eléctricos ofrecen ventajas únicas para la mayoría de las aplicaciones.

Los actuadores lineales eléctricos ofrecen simplicidad, seguridad y precisión inigualables para aplicaciones de elevación, inclinación o empuje. Si bien los actuadores hidráulicos pueden producir fuerzas extremadamente altas, su configuración voluminosa, sus requisitos de mantenimiento y sus riesgos de fugas los hacen poco prácticos para la mayoría de los usos comerciales, residenciales e industriales ligeros. Los actuadores neumáticos son rápidos pero carecen de un control de posición preciso y requieren un suministro constante de aire comprimido.

Aplicaciones de actuadores lineales

Los actuadores lineales están en todas partes y automatizan tareas en hogares, industrias, agricultura, marina y robótica. Los usos comunes en el mundo real incluyen:

• Domótica: elevadores de TV, elevadores de proyectores, puertas ocultas, tratamientos de ventanas motorizados, elevadores de electrodomésticos de cocina.

• Marina: escotillas de motor, escotillas motorizadas, escalones deslizables, control de aceleración

• Automoción y exteriores: ajustadores de quitanieves, elevadores de cajas de camiones, cubiertas de lona

• Industrial: control de compuertas, ajustes de transportadores, estaciones de trabajo de altura ajustable, controles de tolvas

• Agricultura: ajustes de aperos agrícolas, inclinación de paneles solares

• Robótica y animatrónica: extremidades robóticas, movimiento de utilería, pantallas interactivas.

• Accesibilidad: elevadores de sillas de ruedas, camas ajustables, posicionamiento de equipos médicos.

Conceptos técnicos críticos que debe conocer antes de comprar

Comprender estos términos técnicos clave le ayudará a seleccionar el actuador lineal correcto y evitar errores costosos.

Carga estática frente a carga dinámica: ¿cuál es la diferencia?

Dos de las especificaciones más importantes para cualquier actuador lineal son la carga estática y la carga dinámica, y no son intercambiables.

• La carga dinámica se refiere a la fuerza máxima que un actuador lineal puede aplicar de forma segura mientras se mueve (extendiéndose o retrayéndose). Esta es la clasificación que debe utilizar al dimensionar un actuador para levantar, empujar o tirar de una carga.

• La carga estática se refiere a la fuerza máxima que un actuador lineal puede soportar de forma segura cuando está parado, sin movimiento.

Seleccione siempre un actuador cuya capacidad de carga dinámica supere su carga móvil, con un margen de seguridad del 25 al 50 % para un funcionamiento confiable.

Dirección de carga: tensión, compresión y carga lateral

Los actuadores lineales están diseñados para manejar fuerzas aplicadas a lo largo de su eje central:

• Compresión: fuerza de empuje cuando el actuador se extiende

• Tensión: fuerza de tracción cuando el actuador se retrae

Siempre se deben evitar la carga lateral (carga radial), fuerza aplicada perpendicular a la línea central del actuador, y la carga excéntrica (fuerza fuera del eje). Estas fuerzas provocan atascamientos, desgaste prematuro y pueden dañar permanentemente el husillo y la varilla.

Si su aplicación implica cargas laterales, monte el objeto en movimiento en guías de cajón para soportar el peso o utilice un actuador de riel dedicado diseñado para manejar fuerzas radiales.

Interruptores de límite: cómo protegen su actuador

Casi todos los actuadores lineales eléctricos incluyen interruptores de límite incorporados (electromecánicos o magnéticos) que cortan automáticamente la energía al motor cuando la varilla alcanza su extensión o retracción completa. Esto evita que el motor se cale y se queme al final de la carrera.

Algunos actuadores premium, incluidos los modelos de interruptor de límite ajustable patentados por Firgelli, permiten a los usuarios ajustar los puntos finales de carrera para longitudes de recorrido personalizadas.

Tipos de motores: actuadores lineales de CA frente a CC

Los actuadores lineales utilizan motores eléctricos de CA o CC:

• Motores CC (12 V o 24 V): el tipo más común, ideal para aplicaciones compactas y de alta fuerza. Los actuadores de 12 V CC se utilizan ampliamente en proyectos automotrices, marinos y fuera de la red. Los modelos de 24 VCC ofrecen mayor eficiencia para uso industrial.

• Motores de CA (110 V / 220-240 VCA): se utilizan para actuadores industriales de instalación fija y servicio pesado donde la red eléctrica está disponible.

Compensación de velocidad y fuerza

La velocidad del actuador lineal está determinada por la relación de transmisión de la caja de cambios. Existe una compensación inherente:

• Mayor reducción de marcha = mayor fuerza, menor velocidad

• Reducción de marcha más baja = velocidad más rápida, menor fuerza

Cada modelo de actuador ofrece múltiples opciones de velocidad/fuerza para satisfacer los requisitos de su aplicación.

Ciclo de trabajo: lo que significa para el rendimiento

El ciclo de trabajo mide el 'tiempo de funcionamiento' permitido de un actuador como porcentaje del tiempo de funcionamiento total, o la distancia que puede recorrer durante un período determinado antes de necesitar enfriarse. Exceder el ciclo de trabajo puede provocar que el motor se sobrecaliente y acorte la vida útil del actuador.

Para profundizar más, lea nuestro artículo completo: ¿Qué es el ciclo de trabajo en un actuador lineal?

Clasificaciones IP y protección ambiental

Los actuadores lineales están disponibles con diferentes niveles de protección ambiental, definidos por clasificaciones IP (protección de ingreso):

• IP54: Protegido contra el polvo y resistente a salpicaduras, apto para uso en interiores y exteriores ligeros

• IP66: resistente al polvo y al chorro de agua a alta presión, adecuado para entornos industriales y exteriores húmedos

Conducción hacia atrás y frenos

La mayoría de los actuadores lineales eléctricos estándar pueden ser accionados hacia atrás, lo que significa que una fuerza externa puede mover la varilla, si la fuerza excede la fricción del tren de engranajes y el tornillo de avance. Para aplicaciones que requieren una posición segura bajo cargas pesadas, elija un actuador equipado con freno.

⚠️ Importante: Nunca haga funcionar un actuador lineal hasta que se detenga bruscamente en cualquiera de los extremos del recorrido. Las paradas bruscas pueden atascar el tornillo de avance, dañar los engranajes o dañar el motor. Confíe siempre en los finales de carrera integrados.

¿Cómo elegir el actuador lineal correcto?

Seleccionar el actuador lineal correcto no tiene por qué ser complicado. Siga estos 5 pasos principales para reducir sus opciones:

1. Calcule la fuerza dinámica requerida: mida la carga que necesita mover y agregue un margen de seguridad del 25 al 50 %. Esta será su clasificación de carga dinámica mínima.

2. Determine la longitud de carrera requerida: mida la distancia total que debe recorrer la carga.

3. Defina su requisito de velocidad: decida qué tan rápido necesita que se mueva la carga. Recuerde: mayor velocidad significa menor fuerza para el mismo tamaño de motor.

4. Verifique las condiciones ambientales: elija una clasificación IP adecuada para uso en interiores/exteriores, temperatura y exposición a la humedad o al polvo.

5. Seleccione opciones de montaje y control: confirme la compatibilidad del soporte de horquilla y elija entre control de interruptor básico o control sincronizado inteligente para configuraciones de múltiples actuadores.

Causas comunes de falla del actuador lineal y cómo evitarlas

Con un uso adecuado, los actuadores lineales eléctricos son extremadamente duraderos. La mayoría de los fracasos se deben a errores evitables:

• Sobrecarga: exceder la clasificación de carga dinámica o estática es la causa número uno de falla. Dimensione siempre con un margen de seguridad.

• Carga lateral o excéntrica: las fuerzas radiales doblan la varilla y dañan la tuerca y el tornillo. Utilice guías lineales para cargas compensadas.

• Montaje inadecuado: El montaje desalineado provoca atascos y desgaste desigual. Alinee siempre el actuador perfectamente con la dirección del movimiento.

• Condiciones de funcionamiento extremas: el funcionamiento fuera del rango de temperatura nominal o de la clasificación IP provoca desgaste prematuro y corrosión.

• Exceder el ciclo de trabajo: El funcionamiento continuo más allá del ciclo de trabajo nominal sobrecalienta el motor.

Temas avanzados: sincronización, montaje y mantenimiento

¿Se pueden sincronizar varios actuadores lineales?

Sí, se pueden sincronizar dos o más actuadores lineales para un movimiento uniforme. Esto requiere actuadores con retroalimentación de posición (como actuadores de retroalimentación equipados con potenciómetros) y un controlador de sincronización dedicado.

Opciones de montaje

La mayoría de los actuadores lineales cuentan con soportes de horquilla en ambos extremos, que permiten un ligero giro durante el funcionamiento. Hay disponibles soportes de montaje personalizados para montaje plano, montaje en ángulo y escenarios de instalación especiales.

Mantenimiento y lubricación

Los actuadores lineales eléctricos de calidad están lubricados con grasa de fábrica de por vida y no requieren mantenimiento regular. Los modelos industriales estándar se prueban para funcionar de manera confiable en un rango de temperatura de -20 °C a +100 °C y soportar ciclos rápidos de temperatura sin pérdida de función.

Tendencias futuras en la tecnología de actuadores lineales

La tecnología de actuadores lineales continúa evolucionando, con innovaciones emergentes centradas en un funcionamiento más inteligente, más sostenible y más silencioso:

• Sensores inteligentes integrados y autodiagnóstico para mantenimiento predictivo

• Control de movimiento impulsado por IA para un funcionamiento adaptable y eficiente

• Conectividad inalámbrica e integración de IoT para monitoreo y control remotos

• Funciones de recolección de energía para aplicaciones sustentables y fuera de la red

• Diseños avanzados de reducción de ruido para uso residencial y de oficinas.

Ya sea que esté construyendo un elevador de TV, un escritorio ajustable o equipo industrial, la clave del éxito es seleccionar el actuador adecuado para su carga, carrera y entorno. Comuníquese con nuestro equipo de ingeniería para obtener recomendaciones personalizadas.

Preguntas frecuentes sobre actuadores lineales

1. ¿Cuál es el objetivo principal de un actuador lineal?

El objetivo principal de un actuador lineal es convertir la energía rotacional en un movimiento rectilíneo controlado, permitiendo empujar, tirar, levantar, bajar, inclinar o deslizar objetos automáticamente.

2. ¿Cuánto peso puede levantar un actuador lineal?

Los actuadores lineales están disponibles en una amplia gama de clasificaciones de fuerza, desde unas pocas libras para los modelos micro hasta más de 2000 libras para actuadores industriales de servicio pesado. La capacidad de elevación exacta depende de la capacidad de carga dinámica del modelo específico.

3. ¿Son resistentes al agua los actuadores lineales?

No todos los actuadores lineales son resistentes al agua. Compruebe siempre la clasificación IP: los actuadores con clasificación IP66 son herméticos al polvo y resistentes a chorros de agua a alta presión, lo que los hace adecuados para uso en exteriores húmedos, mientras que los modelos IP54 solo son resistentes a salpicaduras.

4. ¿Pueden los actuadores lineales mantener su posición cuando están apagados?

Los actuadores lineales estándar mantienen la posición mediante la fricción de los engranajes, pero pueden retroceder bajo cargas pesadas. Para mantener una posición segura, elija un actuador con freno integrado.

5.¿Cuánto duran los actuadores lineales?

Con el tamaño y uso adecuados dentro de las especificaciones nominales, los actuadores lineales eléctricos suelen durar decenas de miles de ciclos. La lubricación de por vida y la construcción sellada significan que no existen requisitos de servicio regulares.
