Diseñando el futuro de los robots humanoides: soluciones conjuntas ligeras de 'dominio completo' de JIECANG

A medida que las articulaciones robóticas se encogen, reducir el peso ya no se trata solo de utilizar menos material: requiere un reequilibrio completo de la transmisión, la gestión térmica y la precisión. Descubra cómo Jiecang Linear Motion está redefiniendo los actuadores rotativos.

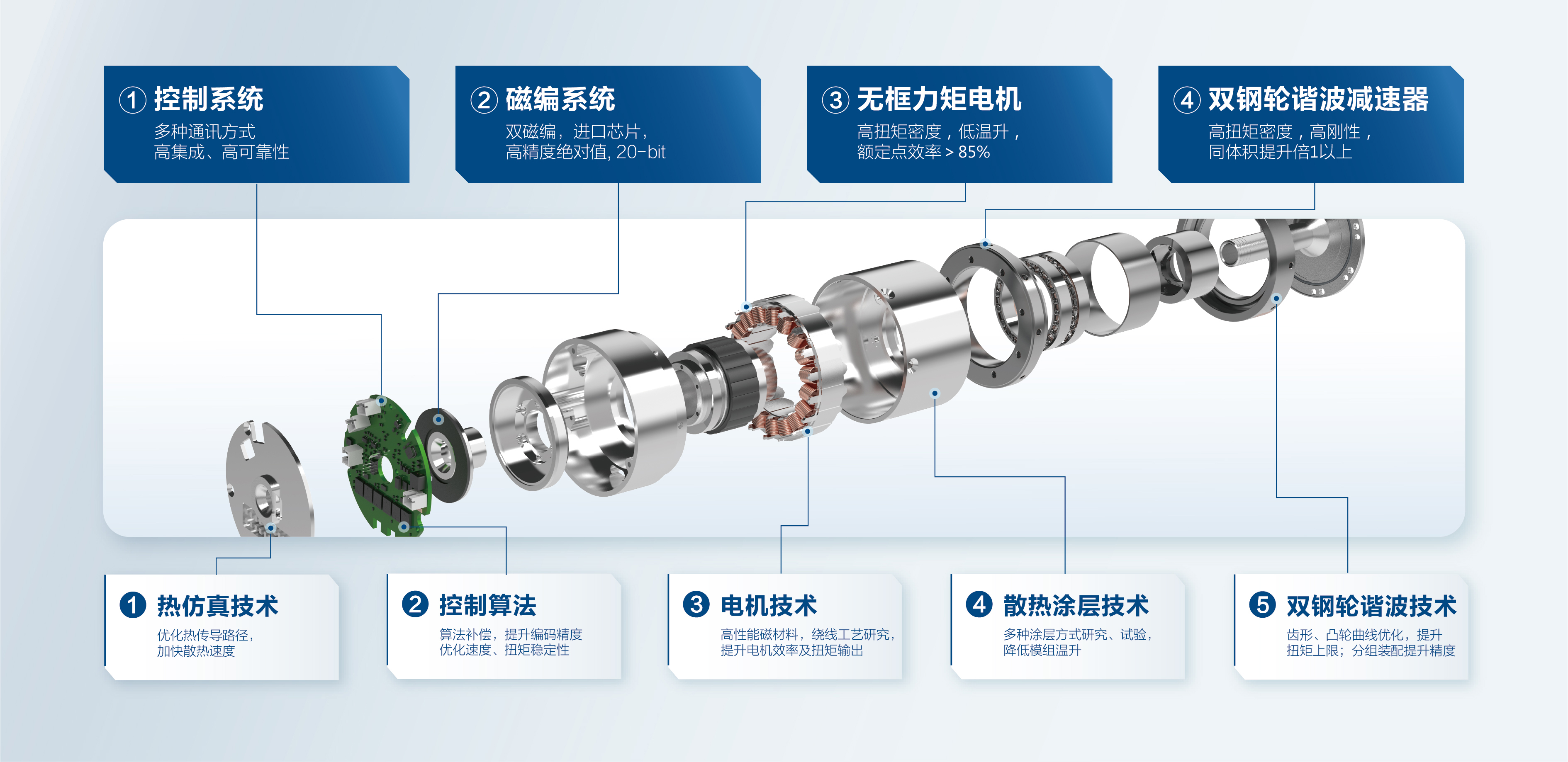

El cambio de paradigma: de "reductores de velocidad" a "unidades conjuntas integradas"

El enfoque tradicional de las juntas rotativas robóticas (simplemente combinar un motor con un reductor de velocidad) se está volviendo obsoleto para la robótica humanoide avanzada. Cuando los motores, engranajes, codificadores, interfaces de comunicación y frenos se empaquetan en un espacio confinado, métricas como el peso, el par, la rigidez, la disipación de calor y la confiabilidad se convierten en un sistema entrelazado.

En el reciente 2.º Foro de Innovación de Módulos Conjuntos de Robots Humanoides, Miaojiang Ding, codirector general e ingeniero sénior del Centro de Negocios de Actuadores de Robots de JIECANG, presentó nuestra filosofía de "dominio ligero de dominio completo". ¿El mensaje central? El verdadero avance tecnológico radica en la optimización de estos elementos dentro de un marco de diseño único y cohesivo.

La matriz de productos de JIECANG abarca módulos giratorios armónicos, planetarios y cicloidales, integrados con interfaces CAN, CAN FD, RS485 y EtherCAT. Estos no son simplemente diferentes niveles de productos; son soluciones de ingeniería para distintos desafíos de ingeniería.

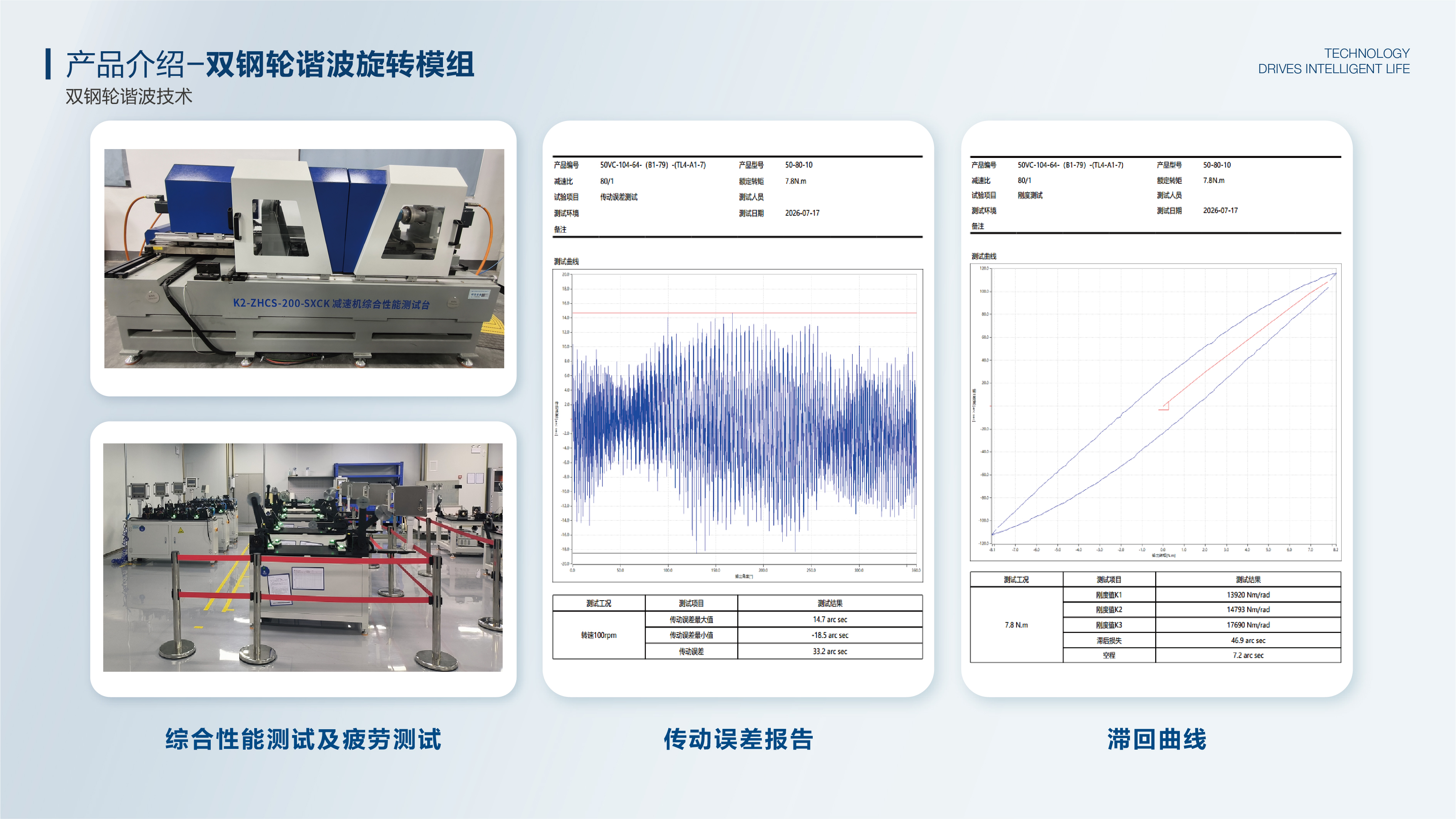

1. Innovación estructural: el accionamiento armónico de doble rueda de acero

Los accionamientos armónicos destacan por sus altas relaciones de reducción y precisión. Sin embargo, a medida que las juntas se miniaturizan, la reducción del tamaño estructural a menudo compromete la capacidad de carga. La respuesta de Jiecang es la tecnología armónica de doble rueda de acero..

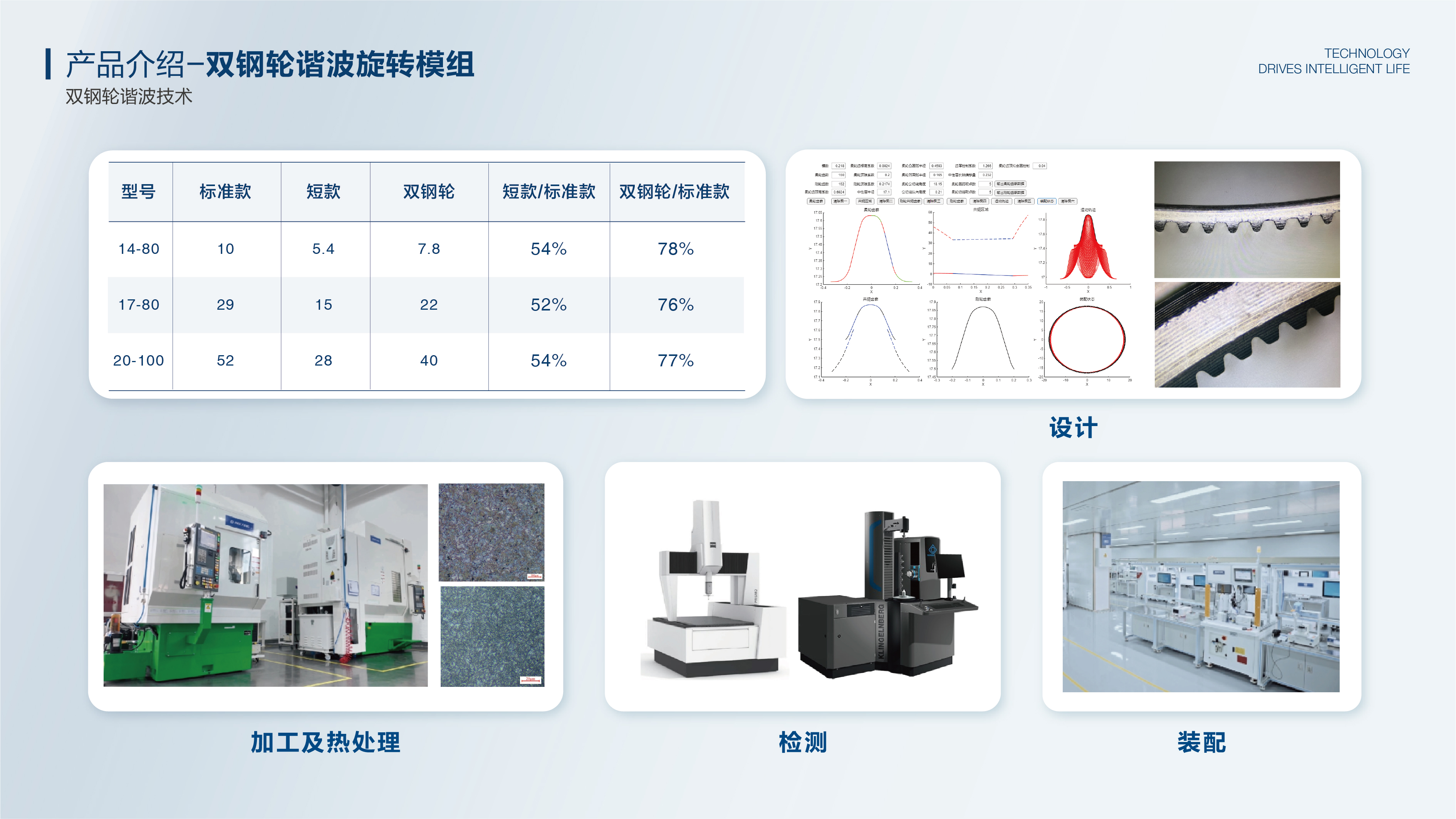

Disponible en especificaciones 14-80, 17-80 y 20-100, este diseño acorta la longitud axial y mantiene entre el 76 % y el 78 % de las capacidades de torsión estándar. El secreto no es sólo eliminar metal, sino optimizar las trayectorias de carga, los perfiles de los dientes y la precisión del ensamblaje.

• JCHM50: Par nominal 10 N·m (pico 30 N·m), con un peso de sólo 0,41 a 0,5 kg.

• JCHM70: Par nominal 60 N·m, peso ~1 kg, con una repetibilidad de salida de ±10 segundos de arco.

2. Superando los límites con materiales avanzados

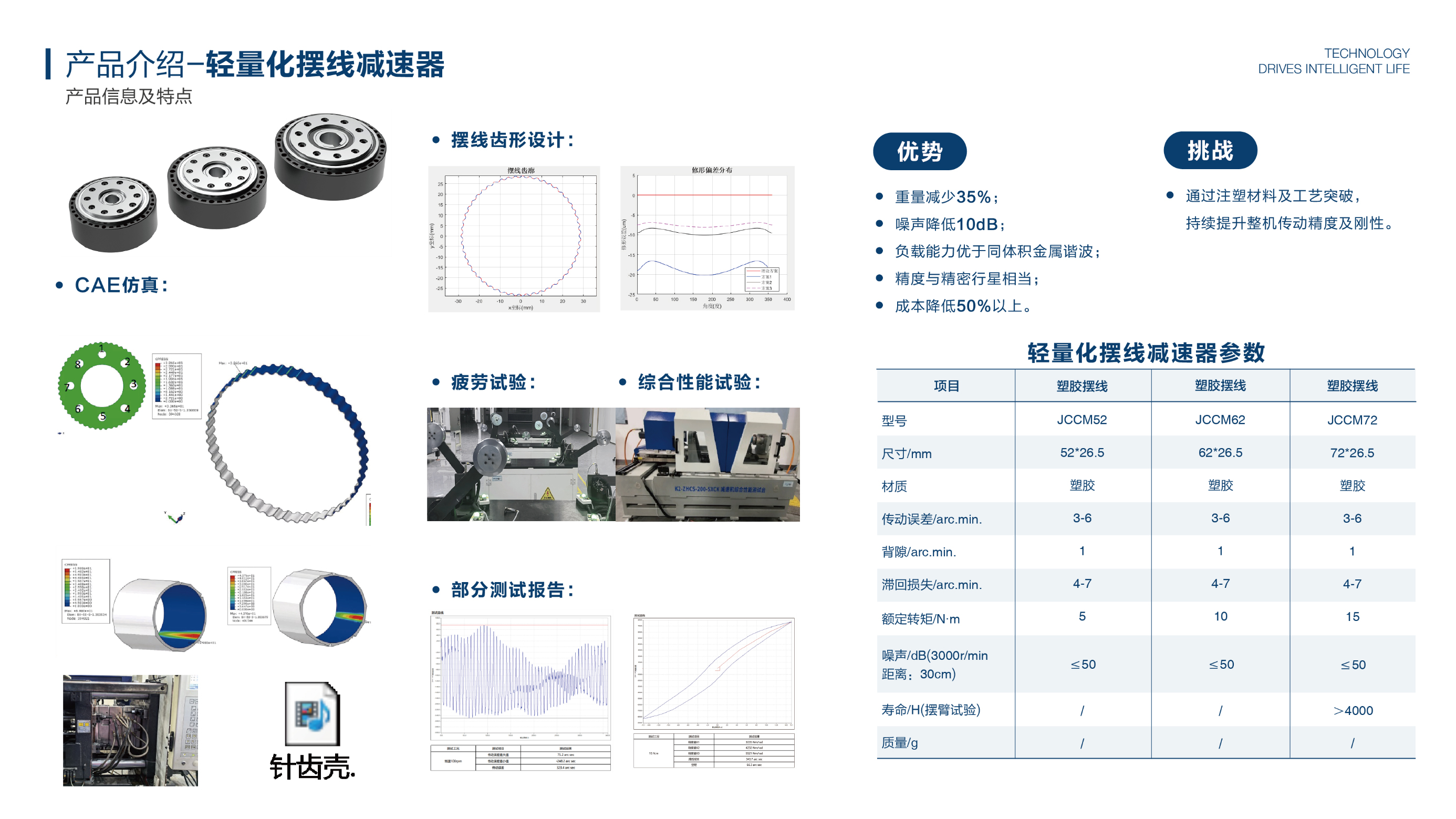

Si el rediseño estructural elimina el exceso de peso, los materiales avanzados superan los límites físicos. Las soluciones armónicas ligeras de Jiecang apuntan a una reducción de peso del 30 %. Además, nuestros módulos cicloidales de nuevo material (serie JCBM) logran una reducción de peso del 35 % y una caída de ruido de 10 dB.

Reemplazar el metal con polímeros avanzados no es un cambio sencillo. Requiere un rediseño completo del perfil del diente, la integridad estructural y los procesos de moldeo por inyección para tener en cuenta las diferentes tasas de rigidez y expansión térmica. La serie JCBM (Φ52, Φ62, Φ72), en la que el JCBM52 entrega 5 N·m con solo 0,38 kg, demuestra que las transmisiones cicloidales ofrecen un equilibrio completamente nuevo entre tamaño, peso y par.

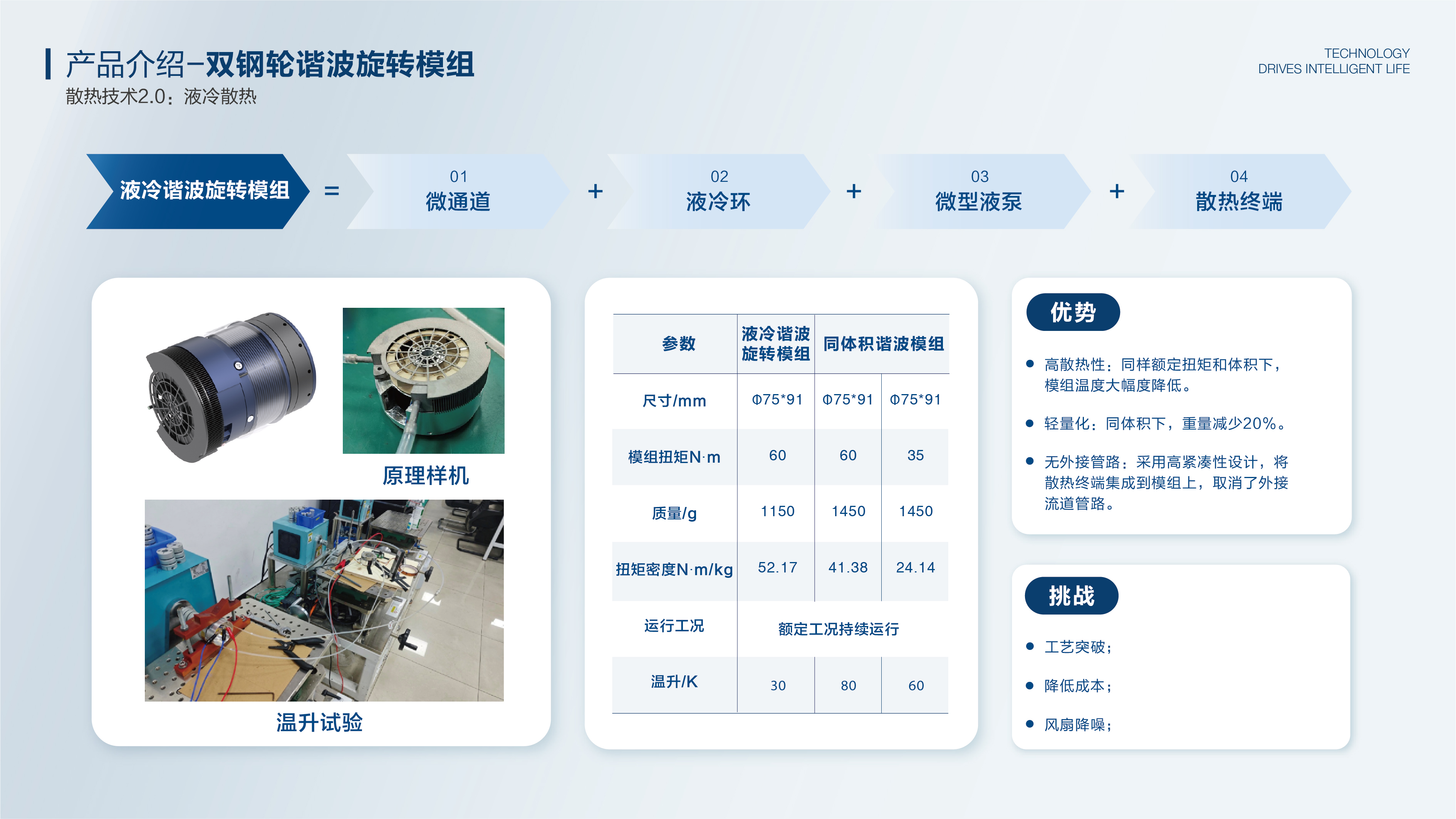

3. El desafío térmico: actuadores refrigerados por líquido

A medida que los módulos se hacen más pequeños, la densidad de potencia se dispara. La gestión del calor ya no puede ser una ocurrencia tardía. recientemente presentado por JIECANG El módulo giratorio armónico refrigerado por líquido integra microcanales, anillos de refrigeración líquida y microbombas directamente en la estructura del actuador. Al optimizar las rutas de conducción térmica y el flujo de aire, garantizamos que una mayor densidad de potencia no comprometa la estabilidad a largo plazo.

El significado de aligerar

El objetivo final de aligerar el peso no es sólo lograr un número menor en una escala. Se trata de mantener un par sin concesiones, una precisión milimétrica y una estabilidad térmica en una forma más compacta. Esta estrategia de múltiples rutas es exactamente cómo JIECANG está impulsando la próxima generación de robótica.
